Horizontální obežný zásobník spojovacích materiálů - Horizontal storage carousel for connecting parts
«»
| Přípona |
Typ bakalářská práce |
Stažené 0 x |
| Velikost 3,4 MB |
Jazyk český |
ID projektu 4128 |
| Poslední úprava 10.09.2014 |
Zobrazeno 587 x |
Autor: modrehory |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
16 Kreditů - kvalita:
91,9% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:-
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:35 stran

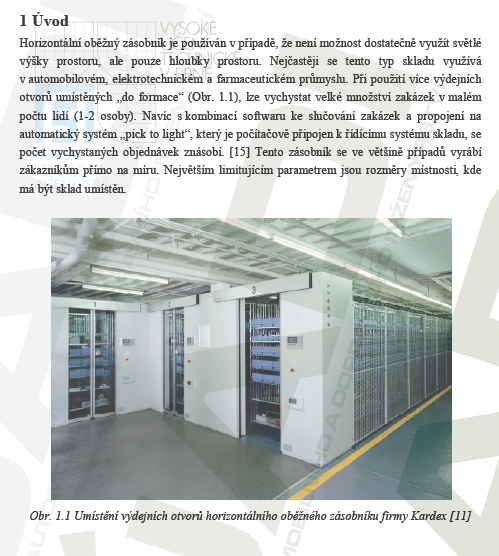

1 Úvod
Horizontální oběžný zásobník je používán v případě, že není možnost dostatečně využít světlé výšky prostoru, ale pouze hloubky prostoru. Nejčastěji se tento typ skladu využívá v automobilovém, elektrotechnickém a farmaceutickém průmyslu. Při použití více výdejních otvorů umístěných „do formace“ (Obr. 1.1), lze vychystat velké množství zakázek v malém počtu lidí (1-2 osoby). Navíc s kombinací softwaru ke slučování zakázek a propojení na automatický systém „pick to light“, který je počítačově připojen k řídícímu systému skladu, se počet vychystaných objednávek znásobí. [15] Tento zásobník se ve většině případů vyrábí zákazníkům přímo na míru. Největším limitujícím parametrem jsou rozměry místnosti, kde má být sklad umístěn.
Horizontální oběžný zásobník je používán v případě, že není možnost dostatečně využít světlé výšky prostoru, ale pouze hloubky prostoru. Nejčastěji se tento typ skladu využívá v automobilovém, elektrotechnickém a farmaceutickém průmyslu. Při použití více výdejních otvorů umístěných „do formace“ (Obr. 1.1), lze vychystat velké množství zakázek v malém počtu lidí (1-2 osoby). Navíc s kombinací softwaru ke slučování zakázek a propojení na automatický systém „pick to light“, který je počítačově připojen k řídícímu systému skladu, se počet vychystaných objednávek znásobí. [15] Tento zásobník se ve většině případů vyrábí zákazníkům přímo na míru. Největším limitujícím parametrem jsou rozměry místnosti, kde má být sklad umístěn.
Klíčová slova:
horizontální oběžný zásobník
řetěz s unášeči
převodový motor
pohon
kinematika
výpočet
řetěz
Obsah:
- 1 Úvod -10-
2 Návrh řešení -11-
2.1 Volba jezdce závěsu kazety -11-
2.2 Volba řetězů -12-
2.3 Volba závěsu -12-
2.4 Volba profilu dráhy -13-
2.5 Volba napínání -13-
2.6 Volba pohonu -14-
2.7 Kinematika pohybu materiálu v zásobníku -15-
3 Výpočtová část -16-
3.1 Parametry řetězů -16-
3.2 Výpočet řetězového kola -17-
3.2.1 Průměr roztečné kružnice -17-
3.2.2 Průměr patní kružnice -17-
3.2.3 Poloměr dna zubní mezery -18-
3.2.4 Poloměr boku zubu -18-
3.2.5 Úhel otevření -18-
3.2.6 Minimální průměr hlavové kružnice -18-
3.2.7 Maximální průměr hlavové kružnice -18-
3.2.8 Největší průměr věnce -19-
3.2.9 Rozdíl poloměrů roztečné kružnice a věnce -19-
3.2.10 Poloměr zaoblení zubu -19-
3.2.11 Hodnota zaoblení zubu -19-
3.2.12 Šířka zubu řetězového kola -19-

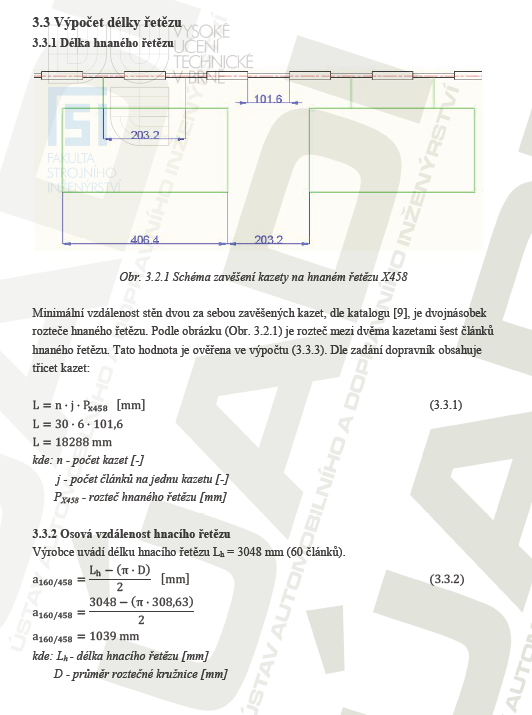

3.3 Výpočet délky řetězu -20-
3.3.1 Délka hnaného řetězu -20-
3.3.2 Osová vzdálenost hnacího řetězu -20-
3.3.3 Kontrola rozteče kazet na dopravníku -21-
3.4 Výpočet výkonu motoru -22-
3.4.1 Celková váha na okruhu -22-
3.4.2 Váha hnaného řetězu na metr délky -22-
3.4.3 Výpočet maximálního tahu v hnaném řetězu -22-
3.4.4 Napínací síly hnacího řetězu -23-
3.4.5 Odpor hnací řetězové kladky hnacího řetězu -23-
3.4.6 Odpor napínací řetězové kladky hnacího řetězu -23-
3.4.7 Tahová síla hnacího řetězu na odbíhající straně hnací řetězové kladky -24-
3.4.8 Tahová síla hnacího řetězu na nabíhající straně hnací řetězové kladky -24-
3.4.9 Obvodová síla hnacího řetězu -24-
3.4.10 Výkon hnacího motoru -24-
3.5 Kontrola řetězů -25-
3.5.1 Pevnostní kontrola hnacího řetězu - statické zatížení -25-
3.5.2 Pevnostní kontrola hnacího řetězu - dynamické zatížení -25-
3.5.3 Kontrola na otlačení hnacího řetězu -25-
3.5.4 Dovolený tlak v kloubu hnacího řetězu -26-
3.5.5 Pevnostní kontrola hnaného řetězu - statické zatížení -26-
3.5.6 Pevnostní kontrola hnaného řetězu - dynamické zatížení -26-
3.5.7 Kontrola na otlačení v kloubu hnaného řetězu -27-
3.6 Kontrola pohonu na rozběh -27-
3.6.1 Parametry zvoleného elektromotoru -27-
3.6.2 Účinnost převodovky -28-
3.6.3 Výpočtový kroutící moment na hřídeli motoru -28-
3.6.4 Rychlost řetězu dle výstupních otáček převodovky -28-
3.6.5 Moment od setrvačné hmoty zátěže -28-
3.6.6 Moment od setrvačné hmoty zátěže přepočtený na hřídel motoru -29-
3.6.7 Moment potřebný k roztočení řetězového kola -29-
3.6.8 Moment potřebný k roztočení řetězového kola přepočtený na hřídel motoru -30-
3.6.9 Celkový moment na hřídeli motoru -30-
3.6.10 Kontrola brzdy -30-
4 Závěr -31-
5 Seznam použitých zdrojů -32-
6 Seznam použitých symbolů -33-
7 Seznam příloh -35-
Zdroje:
- DAŠEK, Miroslav. Závěsné řetězové dopravníky : určeno projektantům, konstruktérům a uživatelům podvěsných dopravníků . Praha : Státní nakladatelství technické literatury, 1964. 238 s.
- MARTÍNEK, Petr. Transportní zařízení : řešené příklady. Ostrava : Vysoká škola báňská v Ostravě, 1993. 109 s.
- LEINVEBER, Jan; VÁVRA, Pavel. Strojnické tabulky. Praha : ALBRA, 2003. 868 s. ISBN 80-86490-74-2.
- KOVÁŘ, Jaroslav. ČSN 01 4809. Praha : Vydavatelství Úřadu pro normalizaci a měření, 1969. 13 s.
- SVOBODA, Pavel; BRANDEJS, Jan; PROKEŠ, František. Výběr z norem pro konstrukční cvičení. Brno : FINAL TISK, 2006. 223 s. ISBN 80-7204-465-6.
- GAJDŮŠEK, Jaroslav; ŠKOPÁN, Miroslav. Teorie dopravních a manipulačních zařízení. Brno : Rektorát Vysokého učení technického v Brně v Čs, redakci VN MON, 1988. 277 s.
