Jeřábová kočka - Travelling crab
«»
| Přípona .docx |
Typ bakalářská práce |
Stažené 0 x |
| Velikost 2,4 MB |
Jazyk český |
ID projektu 4091 |
| Poslední úprava 02.09.2014 |
Zobrazeno 1 397 x |
Autor: modrehory |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
18 Kreditů - kvalita:
89,5% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:-
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:65 stran
Úvod
Cílem této bakalářské práce je navrhnout zdvihové ústrojí jeřábové kočky pro zadaný zdvih a nosnost 50000kg. Předpokládané použití jeřábu je v těžkém provozu. Dále se také předpokládá kusová výroba tohoto zařízení, což se projevilo v konstrukčním řešení kladnice, ve kterém byl kladen důraz na jednoduchost a finanční nenáročnost při zachování požadované funkce.
Jeřábová kočka je zařízení využívající se k manipulaci s materiálem jakéhokoliv druhu. Je nedílnou součástí většiny jeřábů, a proto jsou na ni kladeny vysoké požadavky týkající se bezproblémové funkčnosti, spolehlivosti a bezpečnosti. Základním prvkem jeřábové kočky je rám na který navazují další důležité komponenty jako je asynchronní motor s kroužkovou kotvou ze kterého je hnací moment dále veden pomocí hřídelů se zubovými spojkami přes mechanickou brzdu do převodovky, kde je hnací moment navýšen a dále veden na lanový buben. Na lanovém bubnu je v tomto konkrétním případě lano navinuto z obou stran a je vedeno přes sérii vodících kladek na rámu a kladnici přes vyrovnávací kladku. Posledním členem, který je přímo v kontaktu s břemen, je kladnice, ve které je uložený dvojitý hák. Břemeno může být k háku uchyceno pomocí popruhů, vázacích lan, atd.
Práce obsahuje návrh kladkostroje s pevnostními výpočty lanového bubnu a kladnice společně s volbou materiálu jednotlivých komponent. Dále obsahuje volbu vhodného asynchronního motoru, převodovky, brzdy, lana, radiálních ložisek kladek a axiálního ložiska dvojitého háku. Výstupem tohoto návrhu je výkresová dokumentace obsahující výkres sestavy kladnice a výrobní výkresy vybraných dílů.
Cílem této bakalářské práce je navrhnout zdvihové ústrojí jeřábové kočky pro zadaný zdvih a nosnost 50000kg. Předpokládané použití jeřábu je v těžkém provozu. Dále se také předpokládá kusová výroba tohoto zařízení, což se projevilo v konstrukčním řešení kladnice, ve kterém byl kladen důraz na jednoduchost a finanční nenáročnost při zachování požadované funkce.
Jeřábová kočka je zařízení využívající se k manipulaci s materiálem jakéhokoliv druhu. Je nedílnou součástí většiny jeřábů, a proto jsou na ni kladeny vysoké požadavky týkající se bezproblémové funkčnosti, spolehlivosti a bezpečnosti. Základním prvkem jeřábové kočky je rám na který navazují další důležité komponenty jako je asynchronní motor s kroužkovou kotvou ze kterého je hnací moment dále veden pomocí hřídelů se zubovými spojkami přes mechanickou brzdu do převodovky, kde je hnací moment navýšen a dále veden na lanový buben. Na lanovém bubnu je v tomto konkrétním případě lano navinuto z obou stran a je vedeno přes sérii vodících kladek na rámu a kladnici přes vyrovnávací kladku. Posledním členem, který je přímo v kontaktu s břemen, je kladnice, ve které je uložený dvojitý hák. Břemeno může být k háku uchyceno pomocí popruhů, vázacích lan, atd.
Práce obsahuje návrh kladkostroje s pevnostními výpočty lanového bubnu a kladnice společně s volbou materiálu jednotlivých komponent. Dále obsahuje volbu vhodného asynchronního motoru, převodovky, brzdy, lana, radiálních ložisek kladek a axiálního ložiska dvojitého háku. Výstupem tohoto návrhu je výkresová dokumentace obsahující výkres sestavy kladnice a výrobní výkresy vybraných dílů.
Klíčová slova:
kladkostroj
lano
kladky
kladnice
motor
převodovka
brzda
čep
bočnice
krytování
Obsah:
- (1)Kladkostroj 6
1.1Převod kladkostroje 6
1.2Účinnost kladkostroje 6
(2)Lano 7
2.1Zatížení lana 7
2.2Jmenovitá únosnost lana 7
2.3Skutečná bezpečnost lana 8
(3)Kladky 9
3.1Vodící kladky 9
3.2Vyrovnávací kladka 10
(4)Lanový buben 11
4.1Rozměrový návrh 11
4.1.1Průměr lanového bubnu 11
4.1.2Tloušťka stěny lanového bubnu 11
4.1.3Délka lanového bubnu 11
4.2Pevnostní kontrola 13
4.2.1Namáhání ohybem 13
4.2.2Namáhání krutem 14
4.2.3Zatížení vnějším přetlakem 14
4.2.4Redukované napětí dle hypotézy HMH 14
(5)Kladnice 15
5.1Čep 15
5.2Příčník 17
5.3Bočnice 20
5.4Hák 22
5.5Ložiska 23
5.5.1Radiální ložiska 23
5.5.2Axiální ložisko 24
(6)Pohon zdvihového ústrojí 25
6.1Motor 25
6.2Převodovka 26
6.3Kontrola rozběhu motoru 27
6.4Brzda 28
(7)Konstrukční provedení jednotlivých dílů kladnice 29
7.1Celková sestava kladnice 29
7.2Čep 30
7.3Vodící kladky 30
7.4Distanční kroužky 31
7.5Bočnice 31

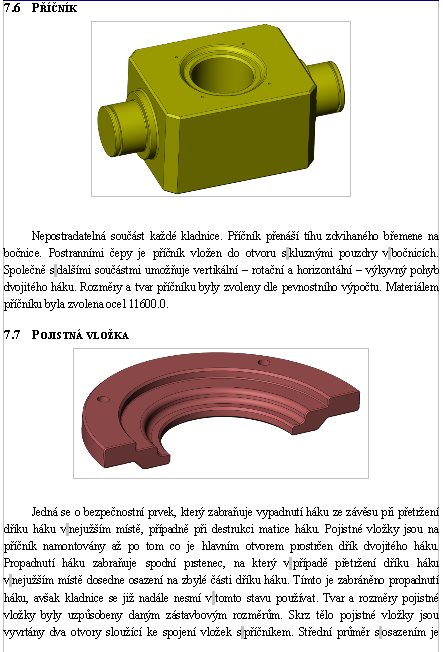

7.6Příčník 32
7.7Pojistná vložka 32
7.8Matice háku 33
7.9Dřík dvojitého háku 33
7.10Krytování 34
Zdroje:
- ČSN 27 0103. Navrhování ocelových konstrukcí jeřábů: Výpočet podle mezních stavů. Praha: Český Normalizační Institut, 1989.
- ČSN 27 0100. Výpočet ocelových lan pro jeřáby a zdvihadla. Praha: Český Normalizační Institut, 1977.
- KAŠPÁREK, Jaroslav. Dopravní a manipulační zařízení [online]. Brno [cit. 2012-05-12]. Dostupné z: http://www.iae.fme.vutbr.cz/opory/DMZ-sylaby.pdf
- REMTA, František, Ladislav KUPKA a František DRAŽAN. Jeřáby: I. díl. 2. dopl. vyd. Praha: Nakladatelství technické literatury, 1974. ISBN DT 621.873.
- JANÍČEK, Přemysl, Emanuel ONDRÁČEK, Jan VRBKA a Jiří BURŠA. Mechanika těles: pružnost a pevnost. 3. přepracované vydání. Brno: CERM, 2004, 287 s. ISBN 80-214-2592-X.
- LEINVEBER, Jan a Pavel VÁVRA. Strojnické tabulky. 2. dopl. vyd. Úvaly: Albra - pedagogické nakladatelství, 2005. ISBN 80-7361-011-6.
- MALÁŠEK, Jiří. Transportní zařízení. Brno.
- Ocelová lana: Speciální ocelové lano VEROTOP P. ELIS, spol. s r.o. [online]. 2007 [cit. 2012-05-12]. Dostupné z: http://www.ocelovalana.cz/obrazky/verope/verotop-p.pdf
- Vingu Steel s.r.o.: Kované háky. [online]. [cit. 2012-05-12]. Dostupné z: http://www.vingu.cz/documents/tabulka_nosnosti.pdf
- SKF Ložiska, a.s.: Určení velikosti ložiska. [online]. [cit. 2012-05-12]. Dostupné z: http://www.skf.com/files/515039.pdf
- SKF Ložiska, a.s.: Radiální kuličková ložiska. [online]. [cit. 2012-05-12]. Dostupné z: http://www.skf.com/files/515051.pdf
- SKF Ložiska, a.s.: Axiální kuličková ložiska. [online]. [cit. 2012-05-12]. Dostupné z: http://www.skf.com/files/515996.pdf
- Elektromotory Vlastimil Moravec: Katalog elektromotorů Siemens. [online]. 2011 [cit. 2012-05-12]. Dostupné z: http://www.elektromotory.net/upload/file/katalog_p.pdf
- MOTOR-GEAR, a.s.: Paralelní, ploché převodovky. [online]. 2001 - 2009 [cit. 2012-05-12]. Dostupné z: http://www.motorgear.cz/userfiles/file/01_paralelni-ploche-prevodovky.pdf
- GALVI S.r.l. - NEWCOMEN S.r.l.: Shoe Brakes. [online]. [cit. 2012-05-12]. Dostupné z: http://www.galvi.com/moduli/catalogo/schedatecnica/1
