Konstrukční návrh bubnové sekačky

Anotace

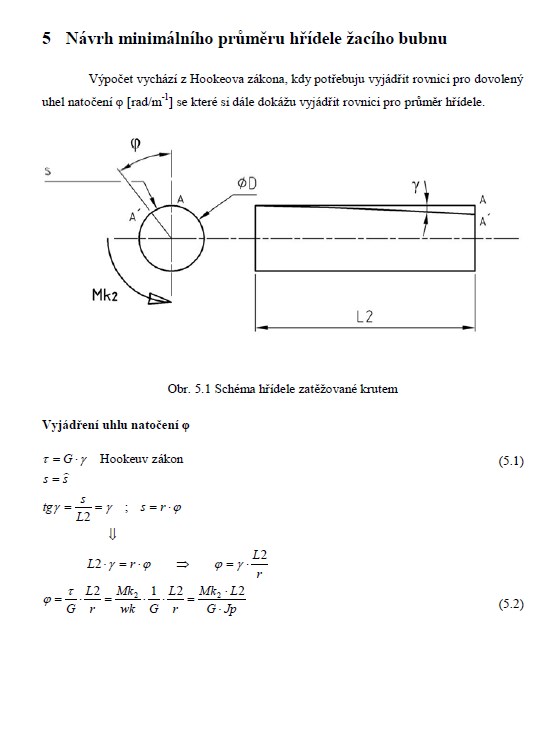

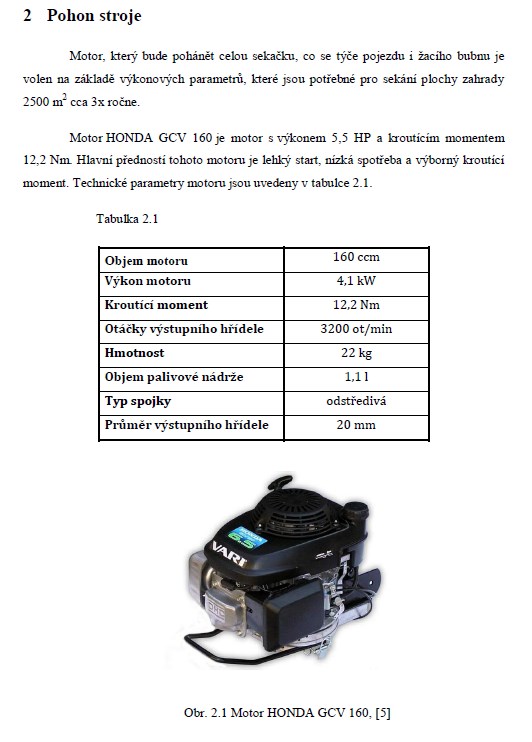

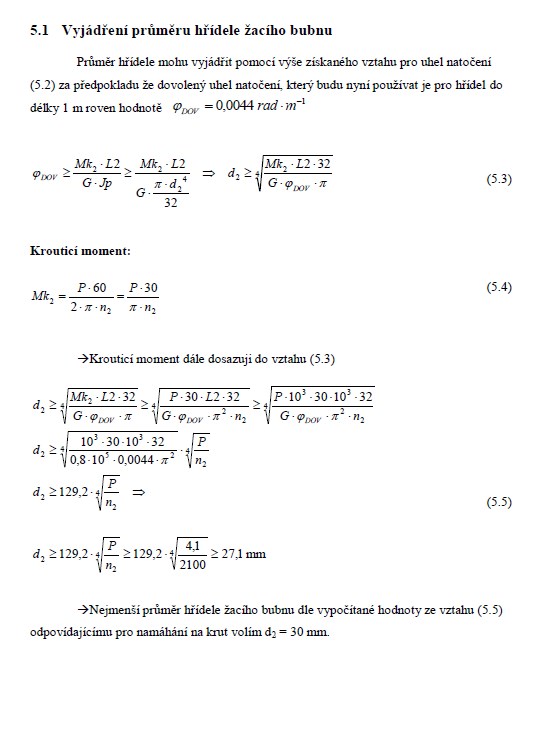

Bakalářská práce se zabývá konstrukčním návrhem bubnové sekačky, konkrétně sekacího nástavce připojeného na pohonnou jednotku. V úvodu je provedeno seznámení se strojem bubnová sekačka, principem práce a účelem sekání. Následně je zpracován stručný přehled výrobců na českém trhu a porovnání technických a výkonových parametrů strojů Vari. Dále je řešen pohon žacího bubnu sekačky - v našem případě řemenovým převodem - návrh a výpočet řemenového převodu, kontrola hlavních perových spojů, výpočet rozměrů výstupní hřídele a potřebné třecí síly k přenosu krouticího momentu na žací buben. V přílože bakalářské práce je doložen sestavný výkres bubnové sekačky a výrobní výkres výstupního hřídele.

Úvod

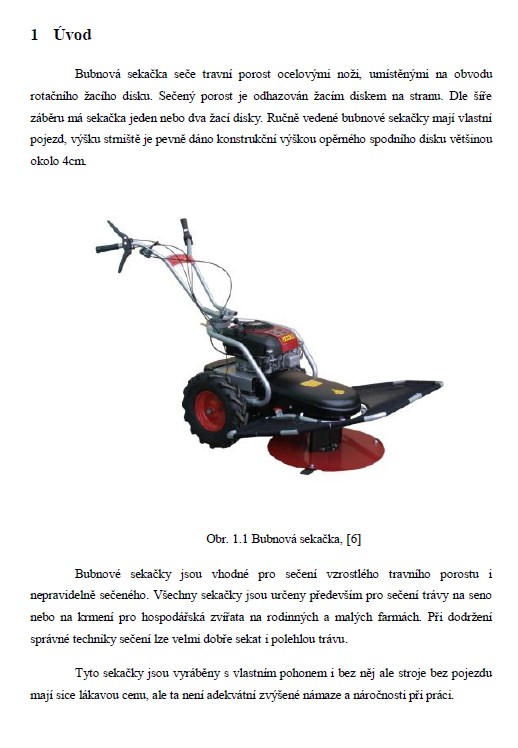

Bubnová sekačka seče travní porost ocelovými noži, umístěnými na obvodu rotačního žacího disku. Sečený porost je odhazován žacím diskem na stranu. Dle šíře záběru má sekačka jeden nebo dva žací disky. Ručně vedené bubnové sekačky mají vlastní pojezd, výšku strniště je pevně dáno konstrukční výškou opěrného spodního disku většinou okolo 4cm.

Bubnové sekačky jsou vhodné pro sečení vzrostlého travního porostu i nepravidelně sečeného. Všechny sekačky jsou určeny především pro sečení trávy na seno nebo na krmení pro hospodářská zvířata na rodinných a malých farmách. Při dodržení správné techniky sečení lze velmi dobře sekat i polehlou trávu.
Tyto sekačky jsou vyráběny s vlastním pohonem i bez něj ale stroje bez pojezdu mají sice lákavou cenu, ale ta není adekvátní zvýšené námaze a náročnosti při práci.
