Návrh technologie výroby hřídele s využitím zapichovacích cyklů CNC soustruhu
«»
| Přípona |
Typ bakalářská práce |
Stažené 0 x |
| Velikost 0,6 MB |
Jazyk český |
ID projektu 7771 |
| Poslední úprava 04.04.2016 |
Zobrazeno 1 016 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
16 Kreditů - kvalita:
84,6% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:-
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:45 stran
ÚVOD
Vývoj v oblasti výrobních strojů ve strojírenství je v současnosti z velké části dán využitím výpočetní techniky. Řízení a automatizace strojů při použití PC a příslušných softwarů zvyšuje zásadním způsobem jejich technickou hodnotu tím, že provádí rychle, přesně a spolehlivě opakované činnosti, nahrazuje ruční práci člověka, tedy zvyšuje produktivitu práce.
Klasické obráběcí stroje se postupně z dílen vytrácejí, uplatnění najdou výhledově pouze v opravárenství. Tím vznikají i nové požadavky na kvalifikaci nebo rekvalifikaci pracovníků. Je požadována znalost obsluhy moderních obráběcích strojů, kde je nutné používat výpočetní techniku pro řízení CNC obráběcího stroje. Nelze však zapomínat ani na znalosti technologické. U obráběčů je to zejména správná strategie obrábění, volba nástrojů a volba řezných podmínek. Bez těchto znalostí je nemožné dosáhnout požadovaných výsledků.

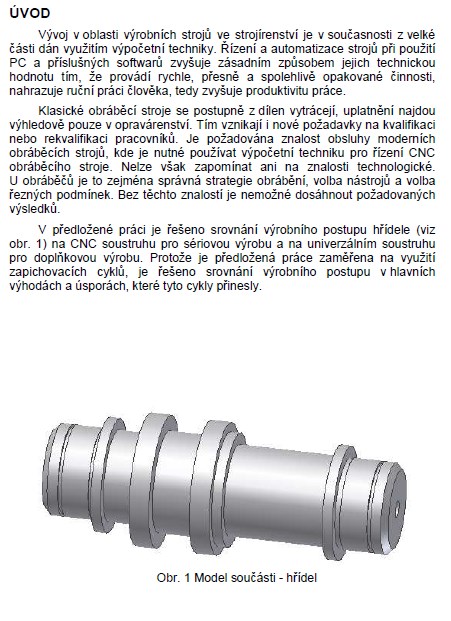

V předložené práci je řešeno srovnání výrobního postupu hřídele (viz obr. 1) na CNC soustruhu pro sériovou výrobu a na univerzálním soustruhu pro doplňkovou výrobu. Protože je předložená práce zaměřena na využití zapichovacích cyklů, je řešeno srovnání výrobního postupu v hlavních výhodách a úsporách, které tyto cykly přinesly.
Vývoj v oblasti výrobních strojů ve strojírenství je v současnosti z velké části dán využitím výpočetní techniky. Řízení a automatizace strojů při použití PC a příslušných softwarů zvyšuje zásadním způsobem jejich technickou hodnotu tím, že provádí rychle, přesně a spolehlivě opakované činnosti, nahrazuje ruční práci člověka, tedy zvyšuje produktivitu práce.
Klasické obráběcí stroje se postupně z dílen vytrácejí, uplatnění najdou výhledově pouze v opravárenství. Tím vznikají i nové požadavky na kvalifikaci nebo rekvalifikaci pracovníků. Je požadována znalost obsluhy moderních obráběcích strojů, kde je nutné používat výpočetní techniku pro řízení CNC obráběcího stroje. Nelze však zapomínat ani na znalosti technologické. U obráběčů je to zejména správná strategie obrábění, volba nástrojů a volba řezných podmínek. Bez těchto znalostí je nemožné dosáhnout požadovaných výsledků.
V předložené práci je řešeno srovnání výrobního postupu hřídele (viz obr. 1) na CNC soustruhu pro sériovou výrobu a na univerzálním soustruhu pro doplňkovou výrobu. Protože je předložená práce zaměřena na využití zapichovacích cyklů, je řešeno srovnání výrobního postupu v hlavních výhodách a úsporách, které tyto cykly přinesly.
Klíčová slova:
technologie
cnc obrábění
řídicí systém
doplňková výbava
nářadí
Obsah:
- Abstrakt -4-
Prohlášení -5-
Poděkování -6-
Obsah -7-
Úvod -8-
1 Návrh technologie výroby součásti -9-
1.1 Výkres součásti -9-
1.2 Polotovar -9-
1.3 Použité technologie výroby pro danou součást -9-
1.4 Výrobní stroje -9-
2 Použité nástroje pro cnc obrábění -10-
3 Technologický postup pro sériovou výrobu -11-
4 Popis řídicího systému sinumerik 810 d a jeho cyklů -14-
4.1 Výroba tvarových ploch pomocí cyklů -14-
4.1.1 Zapichovací cyklus - cycle93 -14-
4.1.2 Odlehčovací zápichy - cycle94 -16-
5 Srovnání výrobního postupu u zapichování na cnc
Soustruhu a na univerzálním soustruhu. -17-

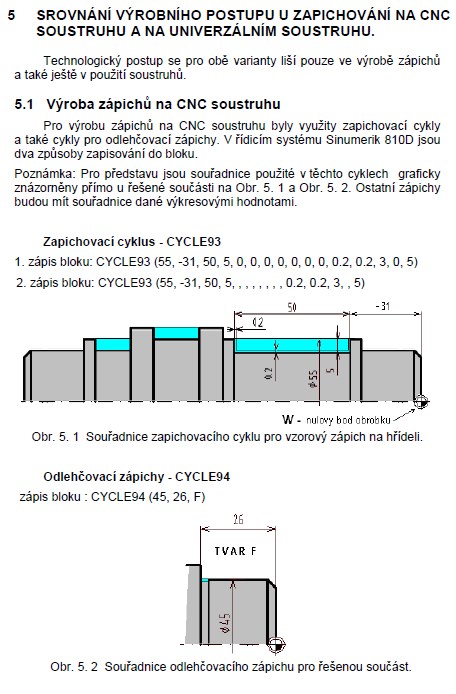

5.1 Výroba zápichů na cnc soustruhu -17-
5.1.1 Návodka pro zapichování na cnc soustruhu -18-
5.1.2 Výpočet výrobních časů -19-
5.2 Výroba zápichů na univerzálním soustruhu -20-
5.2.1 Popis pracovního postupu výroby zápichů -21-
5.2.2 Použité nástroje u obrábění zápichů na univerzálním soustruhu -22-
5.2.3 Návodka pro zapichování na univerzálním soustruhu -23-
5.3 Shrnutí poznatků z této kapitoly -23-
6 Propočty pro sériovou a doplňkovou výrobu. -24-
6.1 Využití materiálu -24-
6.2 Spotřeba materiálu na rok -26-
6.3 Cena materiálu na rok -26-

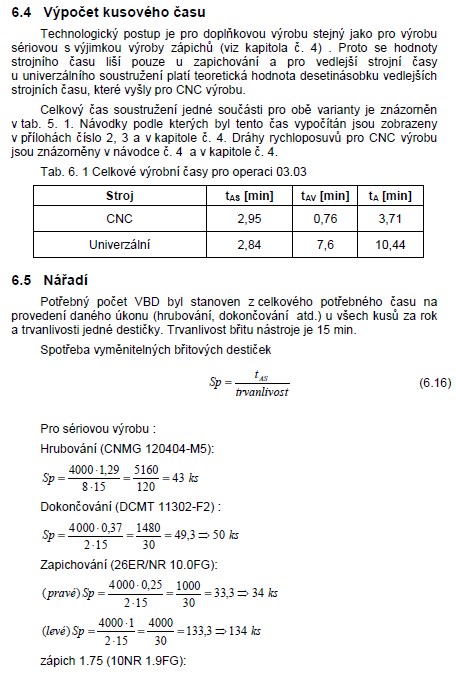

6.4 Výpočet kusového času -27-
6.5 Nářadí -27-
6.6 Výpočet strojů a energie -29-
6.7 Výpočet mzdy pro obsluhu stroje -31-
6.8 Srovnání sériové a doplňkové výroby -31-
Závěr -33-
Seznam použitých zdrojů -34-
Seznam použitých zkratek a symbolů -35-
Seznam příloh -36-
