Odlitky v technické dokumentaci
«»
| Přípona |
Typ bakalářská práce |
Stažené 0 x |
| Velikost 6,7 MB |
Jazyk český |
ID projektu 7788 |
| Poslední úprava 11.04.2016 |
Zobrazeno 460 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
16 Kreditů - kvalita:
89,4% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:-
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:53 stran
Odlévání patří k nejstarším druhům zpracování kovových materiálů. Archeologické nálezy potvrzují, že již ve starém Egyptě byly známy základní technologie slévárenství. V té době se odlitky používaly především k výrobě jednoduchých nástrojů, částí zbraní (např. ostří šípů) a také v neposlední řadě k výrobě uměleckých předmětů. Slévárenství se rozšířilo společně se vznikem prvních palných zbraní v 15. století, kdy sloužívalo předně k výrobě hlavní děl a také v 18. a 19. století společně s velkým rozvojem průmyslu.
Odlitky jsou polotovary, ale i finální výrobky zhotovené formou lití roztaveného kovu do předem připravené formy. Obvykle se funkční plochy obrábí. Nejčastěji se používá forma písková, popřípadě může být zhotovena i z jiných materiálů, podle druhu technologie zhotovení odlitku. Formy mohou být trvalé nebo netrvalé, zrovna tak i modely mohou být trvalé nebo netrvalé. Odlitky lze zhotovovat z železných i neželezných kovů, avšak tyto kovy musí být slévatelné. Nejčastěji je používána šedá litina, která je vhodná především pro zatížení tlakem a je také schopna efektivně tlumit vibrace. S velkou výhodou se proto používají odlitky ze šedé litiny ke zhotovování podstavců (stolů) nejrůznějších obráběcích strojů a také ke zhotovování odlitků převodových skříní převodovek. Dalšími materiály, které jsou vhodné na použití ve slévárenství, jsou temperovaná litina, tvárná litina, ocel na odlitky, slitiny mědi, hliníku, hořčíku, zinku, některé plasty, druhy skla apod. Mezi nejčastěji používané druhy výroby odlitků ve slévárenství zcela jistě patří lití do pískových forem, dále se pak používá především pro vyšší kvalitu odlitku lití formou vytavitelného modelu, lití do skořepin a tlakové lití do trvalých forem.
Bakalářská práce je zpracována na základě národních (ČSN) norem. Měla by pomoci studentům prvního ročníku správně pochopit základní problematiku tvorby výkresové dokumentace odlitků.
Odlitky jsou polotovary, ale i finální výrobky zhotovené formou lití roztaveného kovu do předem připravené formy. Obvykle se funkční plochy obrábí. Nejčastěji se používá forma písková, popřípadě může být zhotovena i z jiných materiálů, podle druhu technologie zhotovení odlitku. Formy mohou být trvalé nebo netrvalé, zrovna tak i modely mohou být trvalé nebo netrvalé. Odlitky lze zhotovovat z železných i neželezných kovů, avšak tyto kovy musí být slévatelné. Nejčastěji je používána šedá litina, která je vhodná především pro zatížení tlakem a je také schopna efektivně tlumit vibrace. S velkou výhodou se proto používají odlitky ze šedé litiny ke zhotovování podstavců (stolů) nejrůznějších obráběcích strojů a také ke zhotovování odlitků převodových skříní převodovek. Dalšími materiály, které jsou vhodné na použití ve slévárenství, jsou temperovaná litina, tvárná litina, ocel na odlitky, slitiny mědi, hliníku, hořčíku, zinku, některé plasty, druhy skla apod. Mezi nejčastěji používané druhy výroby odlitků ve slévárenství zcela jistě patří lití do pískových forem, dále se pak používá především pro vyšší kvalitu odlitku lití formou vytavitelného modelu, lití do skořepin a tlakové lití do trvalých forem.
Bakalářská práce je zpracována na základě národních (ČSN) norem. Měla by pomoci studentům prvního ročníku správně pochopit základní problematiku tvorby výkresové dokumentace odlitků.
Klíčová slova:
dokumentace
slévárenství
odlitky
polotovar
konstrukce
vybrání
Obsah:
- 0bsah -11-
Úvod -12-

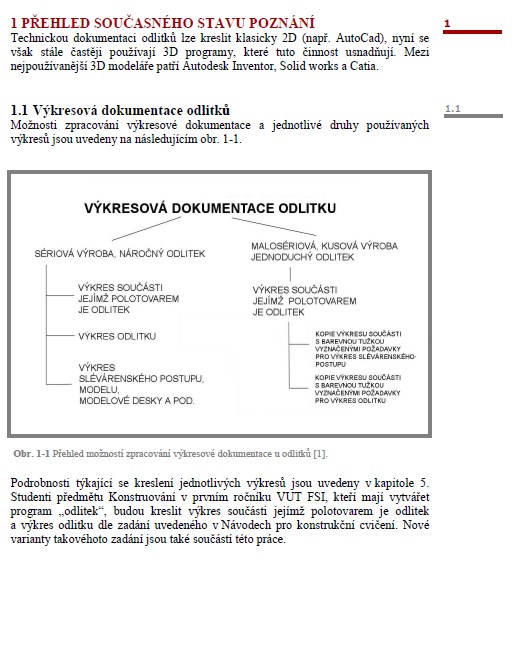

1 Přehled současného stavu poznání -13-
1.1 Výkresová dokumentace odlitků -13-
1.2 Modelování odlitků -14-
2 Formulace řešeného problému a jeho technická a vývojová analýza -15-
2.1 Stav norem pro slévárenství -15-
2.2 Vývojová analýza -15-
3 Vymezení cílů práce -16-
4 Návrh metodického přístupu k řešení -17-
4.1 Druhy technologie výroby a typy jejich výkresové dokumentace -17-
4.2 Výhody a nevýhody odlitků -18-
4.3 Kritéria pro stanovení technologie výroby -18-
5 Návrh variant řešení a výběr optimální varianty -19-
5.1 Druhy výkresů u odlitků -19-
5.1.1 Výkres součásti jejímž polotovarem je odlitek -19-
5.1.2 Výkres odlitku -20-
5.2 Technologické zásady při navrhování odlitků -23-
5.2.1 Volba stupně přesnosti odlitku, použité technologie lití -23-
5.2.2 Tloušťky stěn -25-
5.2.3 Zaoblení a přechody stěn, poloměry vnitřních zaoblení -25-
5.2.4 Připojování stěn, výztuh -27-
5.2.5 Slévárenské úkosy -28-
5.2.6 Předlité díry a vybrání -30-
5.2.7 Stanovení přídavků na obrábění -31-
5.2.8 Mezní úchylky rozměrů a tvarů u odlitků -32-

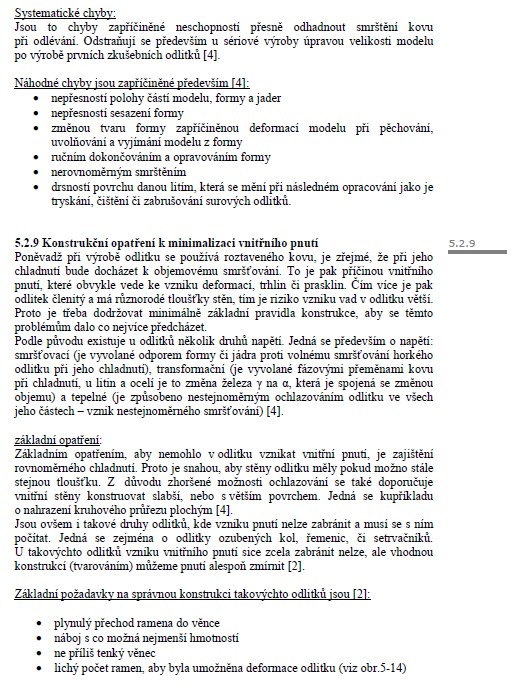

5.2.9 Konstrukční opatření k minimalizaci vnitřního pnutí -33-
6 Konstrukční řešení -35-
7 Závěr - konstrukční, technologický a ekonomický rozbor řešení -36-
8 Seznam použitých zdrojů -37-
9 Seznam použitých zkratek, symbolů a veličin -38-
10 Seznam obrázků a grafů -39-
11 Seznam tabulek -40-
12 Seznam příloh -41-
Zdroje:
- Sobek, E., Brandejs, J., Dvořáček J., Mazal, P., Svoboda, F.: Základy konstruování: návody pro konstrukční cvičení. BRNO: CERM, 2004. 164s. ISBN: 80-7204-331-5.
- Hluchý, M., Kolouch, J., Paňák, R.: Strojírenská technologie 2 - 1.díl. 2.vyd. PRAHA: SCIENTIA, 2001. 316s. ISBN: 80-7183-244-8
- Leinveber, J., Vávra, P.: Strojnické tabulky. 4.vyd. ÚVALY: ALBRA, 2008. 914s. ISBN: 978-80-7361-051-7
- Kříž, R., Vávra, P.: Strojírenská příručka - 7.svazek. 1. vyd. PRAHA: SCIENTIA, 1996. 216s. ISBN: 80-7183-024-0
- Kříž, R., Vávra, P. Strojírenská příručka - 5. svazek. 1. vyd. Praha: SCIENTIA, 1994. 241 s. ISBN 80-85827-5-10.
- Svoboda, P., Brandejs, J., Prokeš, F.: Základy konstruování. 1. vyd. BRNO: CERM, 2007. 203s. ISBN: 978-80-7204-535-8
- Fořt, P., Kletečka,J.: Autodesk Inventor. 1.vyd. BRNO: COMPUTER PRESS, 2004. 283s. ISBN: 80-251-0389-7
- Prezentace ústavu slévárenství FSI VUT BRNO
- ČSN 01 4470: Mezní úchylky rozměrů a tvarů odlitků. 1973
- ČSN 01 4909: Poloměry vnitřních zaoblení odlitků ze šedé litiny. 1956.
- ČSN 04 2021: Slévárenské úkosy modelů a odlitků. 1962.
- ČSN 01 4980: Přídavky na obrábění ploch odlitků. 1973.
