Pásový dopravník pro dopravu stavební drti - Belt conveyor for transport of building chippings
«»
Popis:
1. ÚVOD:
1.1 Pásový dopravník
Je speciální strojní zařízení na přepravu materiálu a to jak sypkých, tak kusových.
Materiál se přepravuje na pásu, který je napnutý mezi dvěma bubny. Z toho jeden je
hnací, který pohání asynchronní motor a druhý vratný. Pásový dopravník může být
konstruován jako zařízení pro přepravu ve vodorovné či šikmé poloze. Pásové dopravníky
patří k nejrozšířenějším zařízením na přepravu sypkých látek díky vysoké dopravní
rychlosti a výkonu, velké dopravní vzdálenosti, jednoduché údržbě a malé spotřebě
energie.
1.2 Rozdělení pásových dopravníků
Rozdělení dle lit.
a) Podle tažného elementu (dopravního pásu):
- s gumovým pásem nebo pásem PVC
- s ocelovým pásem
- celogumovým pásem
- s pásem z drátěného pletiva
b) Podle tvaru dopravníku:
- vodorovné
- šikmé
- konvexní (přechod ze šikmého směru na vodorovný)
- konkávní (přechod z vodorovného na šikmý směr)
- kombinované
c) Podle provedení nosné konstrukce:
- stabilní (ocelová konstrukce je pevně spojena se základem)
- pojízdné a přenosné
- přestavitelné
Klíčová slova:
pásový dopravník
pás
stavební drť
pohon dopravníku
napínací stanice
válečková stolice
Obsah:
- 1. Úvod: - 11 -
1.1 Pásový dopravník - 11 -
1.2 Rozdělení pásových dopravníků - 11 -

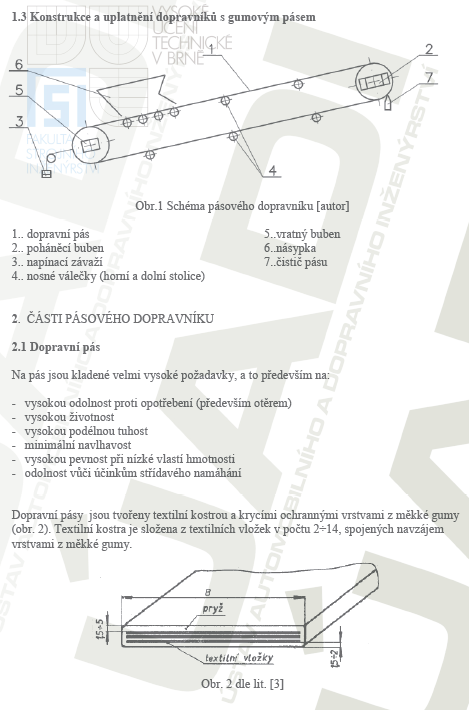

1.3 Konstrukce a uplatnění dopravníků s gumovým pásem - 12 -
2. Části pásového dopravníku - 12 -
2.1 Dopravní pás - 12 -
2.2 Válečky - 13 -
2.3 Válečkové stolice - 13 -
2.3.1 Horní větev - 13 -
2.3.2 Dolní větev - 14 -
2.4 Hnaný buben - 14 -
2.5 Poháněcí stanice - 14 -
2.6 Čistič pásu - 15 -
2.7 Napínací zařízení - 15 -
2.8 Rám pásového dopravníku - 16 -
3. Funkční výpočet - 16 -
3.1 Volba rychlosti dopravníku - 16 -
3.2 Výpočet úhlu sklonu dopravníku - 16 -
3.3 Teoreticky potřebná minimální plocha průřezu dopravovaného materiálu - 16 -
3.4 Plocha průřezu dopravovaného materiálu s1 - 17 -
3.5 Plocha průřezu náplně s2 - 17 -
3.5.1 Korekce šířky pásu - 17 -
3.5.2 Dynamický sypný úhel - 17 -
3.6 Celková plocha průřezu dopravovaného materiálu dvouválečkové stolice - 17 -
3.7 Součinitel korekce průřezu vrchlíku náplně - 18 -
3.8 Součinitel sklonu k - 18 -
3.9 Skutečná plocha průřezu dopravovaného materiálu - 18 -
3.10 Kontrola pásu na potřebný ložný prostor - 19 -
3.11 Objemový dopvavní výkon - 19 -
3.12 Hotnostní dopravovaný výkon - 19 -
3.13 Hmotnost dopravovaného materiálu na 1m délky - 19 -
3.14 Hmotnost 1m dopravního pásu - 19 -
3.15 Výpočet hlavního odporu - 20 -
3.16 Hmotnost rotujících částí válečků na 1m v horní větvi - 20 -
3.17 Hmotnost rotujících částí válečků na 1m v dolní větvi - 20 -
3.18 Odpory setvačných sil v místě nakládání a urychlování - 20 -
3.19 Odpor tření mezi dopravovanou hmotou a bočním vedením v oblasti urychlování - 20 -
3.19.1 Minimální urychlovací délka - 21 -
3.20 Odpor pohybu pásu na bubnech - 21 -
3.21 Odpor v ložiskách hnaného bubnu - 21 -
3.22 Vedlejší odpor - 21 -
3.23 Přídavný hlavní odpor - 21 -
3.24 Odpor vychýlených bočních válečků - 22 -
3.25 Přídavný vedlejší odpor - 22 -
3.26 Odpor tření mezi dopravovanou hmotou a bočním vedením - 22 -
3.27 Odpor čističů pásu - 22 -
3.28 Dotyková plocha mezi čističem a pásem - 22 -
3.29 Odpor shrnovače materiálu - 22 -
3.30 Odpor k překonání dopravní výšky - 23 -
3.31 Teoretická obvodová síla na poháněném bubnu - 23 -
3.32 Zvětšení obvodové síly na poháněcím bubnu - 23 -
3.33 Potřebný výkon poháněcího bubnu - 23 -
3.34 Potřebný provozní výkon bubnu - 23 -
3.35 Přenos obvodové síly na poháněcím bubnu - 24 -
3.36 Maximální obvodová hnací síla - 24 -
3.37 Potřebná síla pro dovolený průvěs pásu v horní větvi - 24 -
3.38 Potřebná síla pro dovolený průvěs pásu ve dolní větvi - 24 -
3.39 Největší tahová síla v pásu - 25 -
3.40 Dovolená síla pásu - 25 -
3.41Kontrola pevnosti pásu - 25 -
3.42 Síla v nosné větvi - 25 -
3.43 Síla ve vratné větvi - 25 -
3.44 Výsledná síla namáhající buben - 26 -
4 Pevnostní výpočty - 26 -
4.1 Pevnostní výpočet hnaného bubnu zatížení bubnu s vyznačením rozměrů a vvú .. - 26 -
4.2 Volba materiálu - 27 -
4.3 Určení spojitého zatížení na bubnu - 27 -
4.4 Výpočet silových reakcí na bubnu - 27 -
4.5 Maximální ohybový moment na bubnu - 28 -
4.6 Maximální ohybové napětí na bubnu - 28 -
4.7 Modul průřezu v ohybu - 28 -
4.8 Bezpečnost v ohybu v místě maximálního ohybového momentu - 28 -
4.9 Ohybový moment bubnu v místě osazení čela - 29 -
4.10 Ohybové napětí v místě osazení čela - 29 -
4.11 Modul průřezu v ohybu - 29 -
4.12 Bezpečnost v ohybu v místě osazení čela - 29 -

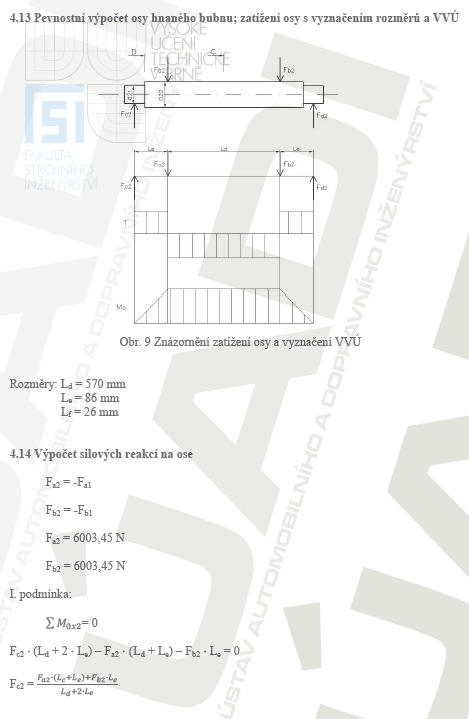

4.13 Pevnostní výpočet osy hnaného bubnu zatížení osy s vyznačením rozměrů a vvú - 30-
4.14 Výpočet silových reakcí na ose - 30 -
4.15 Maximální ohybový moment na ose - 31 -
4.16 Maximální ohybové napětí v ose - 31 -
4.17 Modul průřezu v ohybu - 31 -
4.18 Bezpečnost v ohybu v místě maximálního ohybového momentu - 32 -
4.19 Ohybový moment v místě zmenšení průměru osy - 32 -
4.20 Ohybové napětí v místě zmenšení průměru osy - 32 -
4.21 Modul průřezu v ohybu - 32 -
4.22 Bezpečnost v ohybu v místě zmenšení průměru osy - 33 -
5 Závěr - 33 -
6 Seznam použitých zdrojů - 33 -
6.1 Použitá literatura - 33 -
6.2 Použité webové stránky - 33 -
7 Označení a jednotky - 34 -
8 Seznam příloh - 37 -
