Předloha pohonu kuželového drtiče
«»
| Přípona |
Typ bakalářská práce |
Stažené 0 x |
| Velikost 5,1 MB |
Jazyk český |
ID projektu 4116 |
| Poslední úprava 02.09.2014 |
Zobrazeno 755 x |
Autor: modrehory |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
16 Kreditů - kvalita:
89,7% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta strojního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:-
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:74 stran

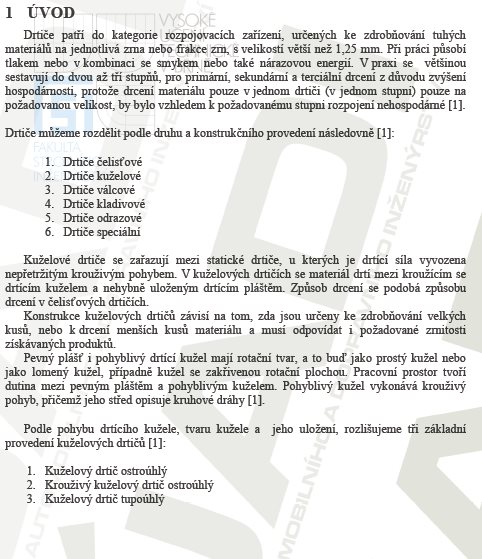

1 ÚVOD
Drtiče patří do kategorie rozpojovacích zařízení, určených ke zdrobňování tuhých materiálů na jednotlivá zrna nebo frakce zrn, s velikostí větší než 1,25 mm. Při práci působí tlakem nebo v kombinaci se smykem nebo také nárazovou energií. V praxi se většinou sestavují do dvou až tří stupňů, pro primární, sekundární a terciální drcení z důvodu zvýšení hospodárnosti, protože drcení materiálu pouze v jednom drtiči (v jednom stupni) pouze na požadovanou velikost, by bylo vzhledem k požadovanému stupni rozpojení nehospodárné.
Drtiče můžeme rozdělit podle druhu a konstrukčního provedení následovně:
1. Drtiče čelisťové
2. Drtiče kuželové
3. Drtiče válcové
4. Drtiče kladivové
5. Drtiče odrazové
6. Drtiče speciální
Kuželové drtiče se zařazují mezi statické drtiče, u kterých je drtící síla vyvozena nepřetržitým krouživým pohybem. V kuželových drtičích se materiál drtí mezi kroužícím se drtícím kuželem a nehybně uloženým drtícím pláštěm. Způsob drcení se podobá způsobu drcení v čelisťových drtičích.
Konstrukce kuželových drtičů závisí na tom, zda jsou určeny ke zdrobňování velkých kusů, nebo k drcení menších kusů materiálu a musí odpovídat i požadované zrnitosti získávaných produktů.
Pevný plášť i pohyblivý drtící kužel mají rotační tvar, a to buď jako prostý kužel nebo jako lomený kužel, případně kužel se zakřivenou rotační plochou. Pracovní prostor tvoří dutina mezi pevným pláštěm a pohyblivým kuželem. Pohyblivý kužel vykonává krouživý pohyb, přičemž jeho střed opisuje kruhové dráhy.
Podle pohybu drtícího kužele, tvaru kužele a jeho uložení, rozlišujeme tři základní provedení kuželových drtičů:
1. Kuželový drtič ostroúhlý
2. Krouživý kuželový drtič ostroúhlý
3. Kuželový drtič tupoúhlý
Drtiče patří do kategorie rozpojovacích zařízení, určených ke zdrobňování tuhých materiálů na jednotlivá zrna nebo frakce zrn, s velikostí větší než 1,25 mm. Při práci působí tlakem nebo v kombinaci se smykem nebo také nárazovou energií. V praxi se většinou sestavují do dvou až tří stupňů, pro primární, sekundární a terciální drcení z důvodu zvýšení hospodárnosti, protože drcení materiálu pouze v jednom drtiči (v jednom stupni) pouze na požadovanou velikost, by bylo vzhledem k požadovanému stupni rozpojení nehospodárné.
Drtiče můžeme rozdělit podle druhu a konstrukčního provedení následovně:
1. Drtiče čelisťové
2. Drtiče kuželové
3. Drtiče válcové
4. Drtiče kladivové
5. Drtiče odrazové
6. Drtiče speciální
Kuželové drtiče se zařazují mezi statické drtiče, u kterých je drtící síla vyvozena nepřetržitým krouživým pohybem. V kuželových drtičích se materiál drtí mezi kroužícím se drtícím kuželem a nehybně uloženým drtícím pláštěm. Způsob drcení se podobá způsobu drcení v čelisťových drtičích.
Konstrukce kuželových drtičů závisí na tom, zda jsou určeny ke zdrobňování velkých kusů, nebo k drcení menších kusů materiálu a musí odpovídat i požadované zrnitosti získávaných produktů.
Pevný plášť i pohyblivý drtící kužel mají rotační tvar, a to buď jako prostý kužel nebo jako lomený kužel, případně kužel se zakřivenou rotační plochou. Pracovní prostor tvoří dutina mezi pevným pláštěm a pohyblivým kuželem. Pohyblivý kužel vykonává krouživý pohyb, přičemž jeho střed opisuje kruhové dráhy.
Podle pohybu drtícího kužele, tvaru kužele a jeho uložení, rozlišujeme tři základní provedení kuželových drtičů:
1. Kuželový drtič ostroúhlý
2. Krouživý kuželový drtič ostroúhlý
3. Kuželový drtič tupoúhlý
Klíčová slova:
kuželový drtič
pohon
spojka
řemen
výpočet
dimenzování hřídele
Předloha drtiče
Uložení hřídele
Obsah:
- 1 ÚVOD -9-
2 Princip kuželového drtiče -10-
3 Předloha kuželového drtiče -11-
3.1 Řešení možnosti konstrukčních převodů z poháněcího elektromotoru na předlohu -11-
3.1.1 Pohon řemeny -11-
3.1.2 Pohon spojkou -12-
3.1.2.1 Pružná spojka s hadovitými pružinami (Bibby) -12-
3.1.2.2 Pružná spojka se šroubovitými pružinami -13-
3.1.2.3 Pružná spojka s gumovou obručí -13-
3.2 Řešení uložení hřídele s uvedením různých typů kuželových drtičů -14-
3.2.1 Kluzné uložení -14-
3.2.2 Valivé uložení -15-
3.3 Výběr z variant konstrukčních řešení -16-
4 Výpočtová část -17-
4.1 Volba elektromotoru -17-
4.2 Výpočet kroutících momentů, otáček a převodového poměru -17-
4.3 Volba konce hřídele pod nábojem řemenice -18-
4.3.1 Volba odstupňování hřídele -19-
4.4 Kontrolní výpočet pevných per -19-
4.4.1 Kontrolní výpočet pera pod nábojem řemenice -19-
4.4.2 Kontrolní výpočet pera pod kolem předlohy -20-

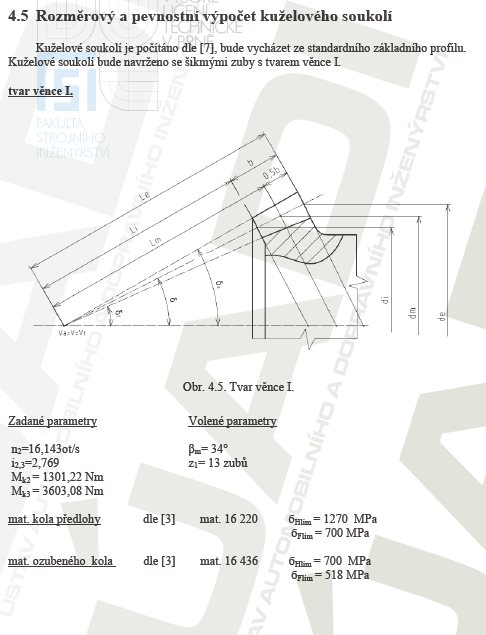

4.5 Rozměrový a pevnostní výpočet kuželového soukolí -21-
4.5.1 Rozměrový výpočet -22-
4.5.2 Silové poměry na kuželovém soukolí -26-
4.5.3 Bezpečnostní kontrola kuželového soukolí dle ČSN 014686 -27-
4.6 Stanovení síly na hřídeli od klínových řemenů -31-
4.7 Dimenzování hřídele -34-
4.7.1 Zatížení předlohového hřídele -34-
4.7.2 Výpočet reakcí v podporách A a B -34-
4.7.3 Výpočet výsledných vnitřních účinků -36-
4.7.4 Zakreslení výsledných vnitřních účinků -44-
4.7.5 Kontrolní výpočet předlohové hřídele -statický přístup -45-
4.7.6 Kontrolní výpočet předlohové hřídele -dynamický přístup -47-
4.8 Volba ložisek -49-
4.8.1 Ložisko u ozubeného kuželového soukolí -49-
4.8.2 Ložisko od strany řemenice -50-
5 Závěr -51-
6 Seznam použitých zdrojů -52-
7 Seznam zkratek a veličin -53-
8 Seznam obrázků a tabulek -57-
9 Seznam příloh -57-
10 Seznam výkresové dokumentace -57-
Zdroje:
- POLICKÝ, Zdeněk. Úpravárenské stroje. 1. vyd. Brno : Rektorát VUT v Brně, 1987. 220 s. ISBN (Brož.)..
- BOLEK, KOCHMAN, Alfred, Bolek. Části strojů : 2. svazek. Redaktor Pavel Vávra. 5. přeprac. vyd. Praha : SNTL, 1990. 712 s. ISBN 80-03-00426-8.
- LEINVEBER, Jan; ŘASA, Jaroslav; VÁVRA, Pavel Strojnické tabulky 3. vyd. Praha: Scientia, 1999
- SVOBODA, Pavel; BRANDEJS, Jan; PROKEŠ, František Výběry z norem 1. vyd. Brno: Cerm, 2006. 223 s. ISBN 80-7204-465-6
- SVOBODA, František; BRANDEJS, Jan; SOBEK, Evžen Základy konstruování 1. vyd. Brno: Cerm, 2004. 162 s. ISBN 80-7204-331-5
- JANÍČEK, Přemysl; ONDRÁČEK, Emanuel; VRBKA, Jan Mechanika těles Pružnost a pevnost I 2. vyd. Brno: VUT Brno, 1992
- ČSN 02 4686-2 Pevnostní výpočet čelních a kuželových ozubených kol, duben 1988
- Návod k použití : Drtiče kuželové hydraulické KDC PSP-4732/015/01-05. Přerov (CZ): PSP ENGINEERING, 2005. 104 s.
- http://www.zkl.cz/czech/katalog.aspx ZKL Dvouřadá soudečková ložiska
- http://www.skf.com/portal/skf/home/products?maincatalogue=1&lang=en&newling=1
- http://www.anet.sk/kuplung/spojky.htm
- PSP Engineering a.s. [online].
- http://elektromotory.net/elektromotor-siemens-1LG6-313-2AB6.html Siemens katalog CZ Trojfázové asynchronní motory
