Strojírenské konstruování II. - Vřeteno - Technická zpráva

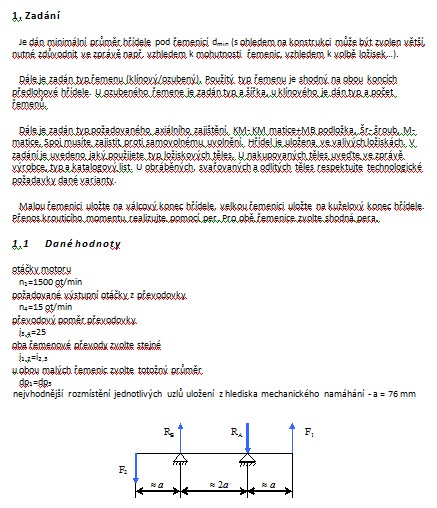

1. Zadání

Je dán minimální průměr hřídele pod řemenicí dmin (s ohledem na konstrukci může být zvolen větší, nutné zdůvodnit ve zprávě např. vzhledem k mohutnosti řemenic, vzhledem k volbě ložisek…).

Dále je zadán typ řemenu (klínový/ozubený). Použitý typ řemenu je shodný na obou koncích předlohové hřídele. U ozubeného řemene je zadán typ a šířka, u klínového je dán typ a počet řemenů.

Dále je zadán typ požadovaného axiálního zajištění. KM- KM matice+MB podložka, Šr- šroub, M- matice. Spoj musíte zajistit proti samovolnému uvolnění. Hřídel je uložena ve valivých ložiskách. V zadání je uvedeno jaký použijete typ ložiskových těles. U nakupovaných těles uveďte ve zprávě výrobce, typ a katalogový list. U obráběných, svařovaných a odlitých těles respektujte technologické požadavky dané varianty.

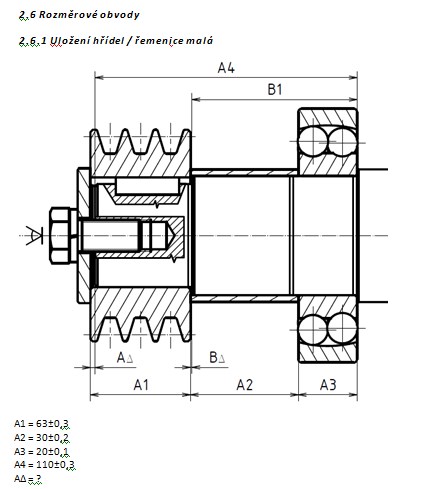

Malou řemenici uložte na válcový konec hřídele, velkou řemenici uložte na kuželový konec hřídele. Přenos krouticího momentu realizujte pomocí per. Pro obě řemenice zvolte shodná pera.
