Návrh, výpočet a montáž řemenového převodu - vysokoškolská příručka
«»
| Přípona |
Typ manuál |
Stažené 7 x |
| Velikost 2,0 MB |
Jazyk český |
ID projektu 11744 |
| Poslední úprava 12.03.2018 |
Zobrazeno 2 717 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
98,4% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:2. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:20 stran

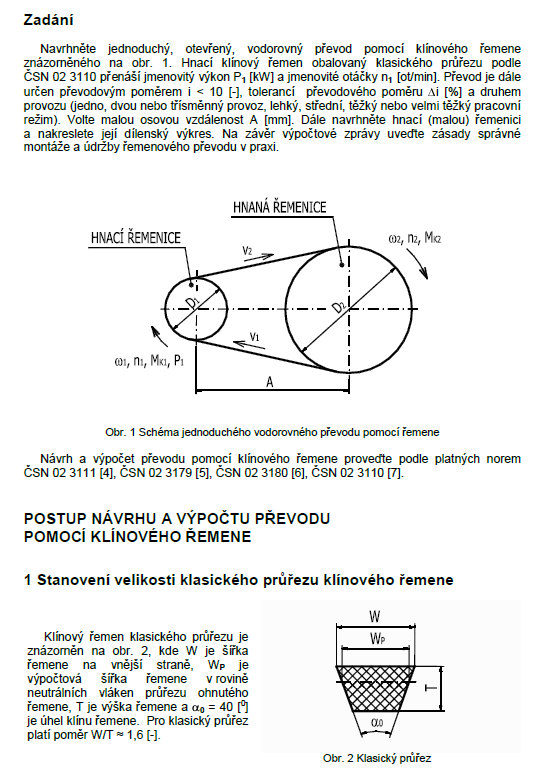

Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene znázorněného na obr. 1. Hnací klínový řemen obalovaný klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1 [kW] a jmenovité otáčky n1 [ot/min]. Převod je dále určen převodovým poměrem i < 10 [-], tolerancí převodového poměru i [%] a druhem provozu (jedno, dvou nebo třísměnný provoz, lehký, střední, těžký nebo velmi těžký pracovní režim). Volte malou osovou vzdálenost A [mm]. Dále navrhněte hnací (malou) řemenici a nakreslete její dílenský výkres. Na závěr výpočtové zprávy uveďte zásady správné montáže a údržby řemenového převodu v praxi.
Klíčová slova:
průřez řemene
řemenice
osová vzdálenost
části a mechanismy strojů
klínové řemenice
Obsah:
- Zadání
1 Stanovení velikosti klasického průřezu řemene
2 Stanovení minimálního výpočtového průměru řemenic
3 Návrh výpočtových průměrů řemenic D1 a D2
4 Návrh osové vzdálenosti
5 Určení délky řemene
6 Skutečná osová vzdálenost
7 Stanovení potřebného počtu řemenů
8 Specifikace navrženého řemene

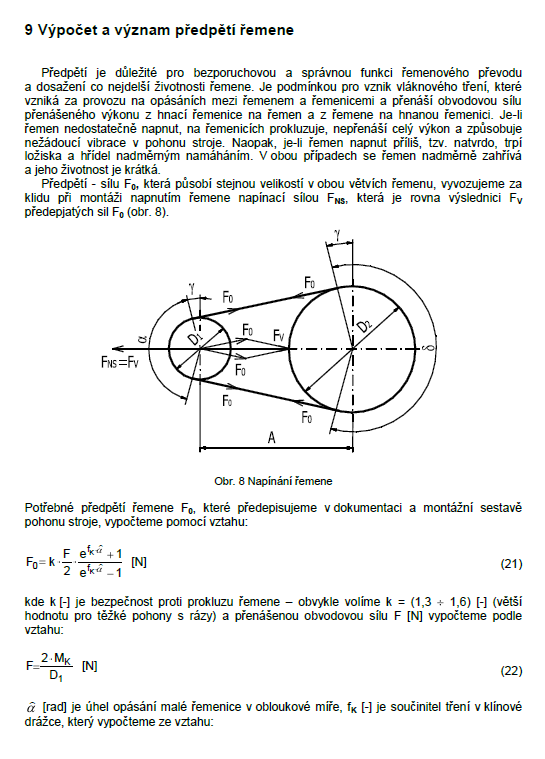

9 Montáž, výpočet a význam předpětí řemene
10 Návrh malé klínové řemenice

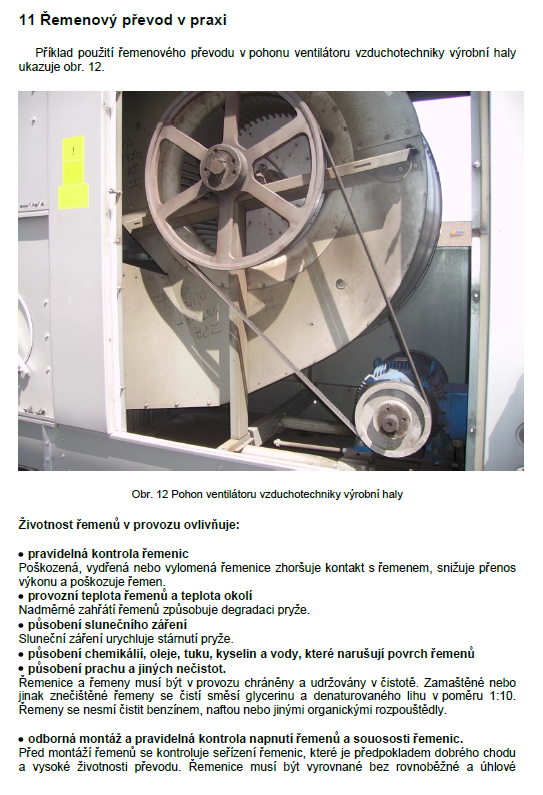

11 Řemenový převod v praxi
Literatura
Zdroje:
- Kaláb K.: Části a mechanismy strojů pro bakaláře. Části spojovací. Skripta VŠB-TU Ostrava, Ediční středisko VŠB-TU Ostrava, Ostrava, 2007, ISBN 978 - 80 -248 - 1290 - 8.
- Kaláb K.: Části a mechanismy strojů pro bakaláře. Části pohonů strojů. Skripta VŠB-TU Ostrava, Ediční středisko VŠB-TU Ostrava, Ostrava, 2008, ISBN 978 - 80 - 248 - 1860 - 3.
- Leinveber J., Vávra P.: Strojnické tabulky(třetí doplněné vydání). Albra, Úvaly, 2006, ISBN 80 - 7361 - 033 - 7.
- ČSN 02 3110 - Hnací klínové řemeny klasických průřezů. Základní rozměry a kontrolní metody. ČNI, Praha, 1987.
- ČSN 02 3111 - Hnací klínové řemeny klasických průřezů.Výpočet převodu a předávaných výkonů. ČNI, Praha, 1987.
- ČSN 02 3179 - Řemenice pro hnací klínové řemeny klasických průřezů. Základní parametry, rozměry a kontrolní metody. ČNI, Praha, 1987.
- ČSN 02 3180 - Řemenice pro klínové řemeny. Základní ustanovení. ČNI, Praha, 1970.
- ČSN 01 4990 - Válcové konce hřídelů. ČNI, Praha, 1988.
- ČSN 02 2562 - Pera těsná. ČNI, Praha, 2003.
- Katalog fy Contitech.
