Analýza obrazu
«»
| Přípona .doc |
Typ měření |
Stažené 0 x |
| Velikost 0,2 MB |
Jazyk český |
ID projektu 7994 |
| Poslední úprava 09.05.2016 |
Zobrazeno 1 048 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
81,6% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta strojní
- Kategorie:Technika » Technologie
- Předmět:Technická měření
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:5 stran

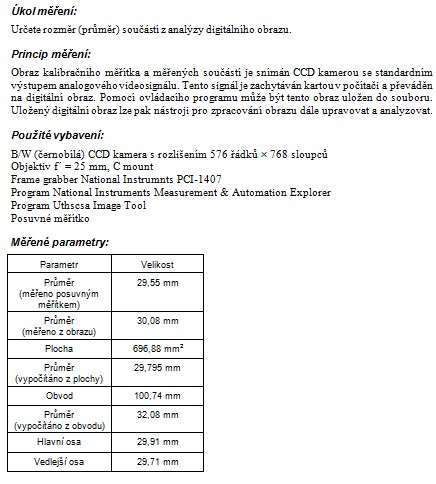

Úkol měření:
Určete rozměr (průměr) součástí z analýzy digitálního obrazu.
Princip měření:
Obraz kalibračního měřítka a měřených součástí je snímán CCD kamerou se standardním výstupem analogového videosignálu. Tento signál je zachytáván kartou v počítači a převáděn na digitální obraz. Pomocí ovládacího programu může být tento obraz uložen do souboru. Uložený digitální obraz lze pak nástroji pro zpracování obrazu dále upravovat a analyzovat.
Použité vybavení:
B/W (černobílá) CCD kamera s rozlišením 576 řádků x 768 sloupců
Objektiv f´ = 25 mm, C mount
Frame grabber National Instrumnts PCI-1407
Program National Instruments Measurement & Automation Explorer
Program Uthscsa Image Tool
Posuvné měřítko
Určete rozměr (průměr) součástí z analýzy digitálního obrazu.
Princip měření:
Obraz kalibračního měřítka a měřených součástí je snímán CCD kamerou se standardním výstupem analogového videosignálu. Tento signál je zachytáván kartou v počítači a převáděn na digitální obraz. Pomocí ovládacího programu může být tento obraz uložen do souboru. Uložený digitální obraz lze pak nástroji pro zpracování obrazu dále upravovat a analyzovat.
Použité vybavení:
B/W (černobílá) CCD kamera s rozlišením 576 řádků x 768 sloupců
Objektiv f´ = 25 mm, C mount
Frame grabber National Instrumnts PCI-1407
Program National Instruments Measurement & Automation Explorer
Program Uthscsa Image Tool
Posuvné měřítko
Klíčová slova:
analýza
měření
obraz
mikroskop
přímost
autokolimátor
Obsah:
- Úkol měření:
Princip měření:
Použité vybavení:
Měřené parametry:
Výpočet chyby způsobené konečným počtem bodů ve vodorovném a svislém směru
Měření na mikroskopu
Úkol měření:
Princip měření
Použité vybavení
Skutečná zvětšení mikroskopu
Měřené rozměry leptaného motivu

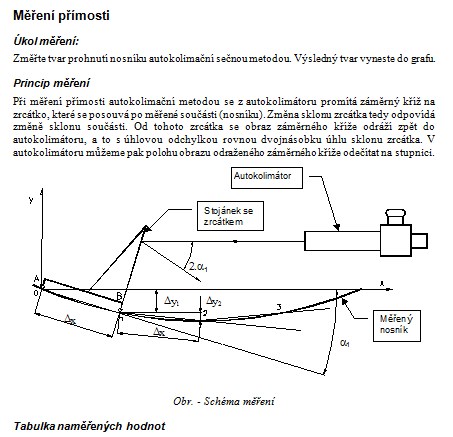

Měření přímosti
Úkol měření:
Princip měření
Tabulka naměřených hodnot
