Chladící zařízení

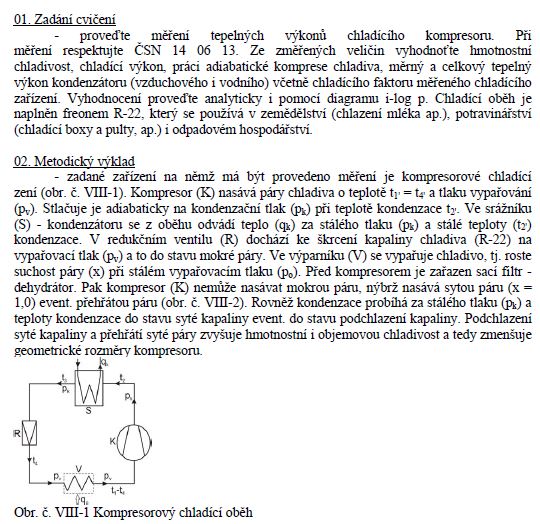

01. Zadání cvičení
- proveďte měření tepelných výkonů chladícího kompresoru. Při měření respektujte ČSN 14 06 13. Ze změřených veličin vyhodnoťte hmotnostní chladivost, chladící výkon, práci adiabatické komprese chladiva, měrný a celkový tepelný výkon kondenzátoru (vzduchového i vodního) včetně chladícího faktoru měřeného chladícího zařízení. Vyhodnocení proveďte analyticky i pomocí diagramu i-log p. Chladící oběh je naplněn freonem R-22, který se používá v zemědělství (chlazení mléka ap.), potravinářství (chladící boxy a pulty, ap.) i odpadovém hospodářství.
02. Metodický výklad
- zadané zařízení na němž má být provedeno měření je kompresorové chladící zení (obr. č. VIII-1). Kompresor (K) nasává páry chladiva o teplotě t1' = t4' a tlaku vypařování (pv). Stlačuje je adiabaticky na kondenzační tlak (pk) při teplotě kondenzace t2'. Ve srážníku (S) - kondenzátoru se z oběhu odvádí teplo (qk) za stálého tlaku (pk) a stálé teploty (t2') kondenzace. V redukčním ventilu (R) dochází ke škrcení kapaliny chladiva (R-22) na vypařovací tlak (pv) a to do stavu mokré páry. Ve výparníku (V) se vypařuje chladivo, tj. roste suchost páry (x) při stálém vypařovacím tlaku (po). Před kompresorem je zařazen sací filtr - dehydrátor. Pak kompresor (K) nemůže nasávat mokrou páru, nýbrž nasává sytou páru (x = 1,0) event. přehřátou páru (obr. č. VIII-2). Rovněž kondenzace probíhá za stálého tlaku (pk) a teploty kondenzace do stavu syté kapaliny event. do stavu podchlazení kapaliny. Podchlazení syté kapaliny a přehřátí syté páry zvyšuje hmotnostní i objemovou chladivost a tedy zmenšuje geometrické rozměry kompresoru.
