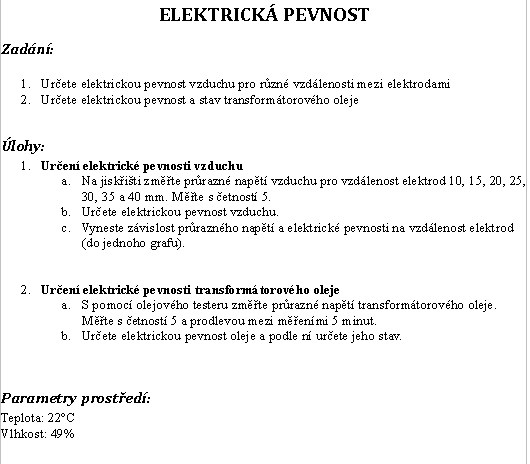

ELEKTRICKÁ PEVNOST
Zadání:
1. Určete elektrickou pevnost vzduchu pro různé vzdálenosti mezi elektrodami
2. Určete elektrickou pevnost a stav transformátorového oleje
Úlohy:
1. Určení elektrické pevnosti vzduchu
a. Na jiskřišti změřte průrazné napětí vzduchu pro vzdálenost elektrod 10, 15, 20, 25, 30, 35 a 40 mm. Měřte s četností 5.
b. Určete elektrickou pevnost vzduchu.
c. Vyneste závislost průrazného napětí a elektrické pevnosti na vzdálenost elektrod (do jednoho grafu).
2. Určení elektrické pevnosti transformátorového oleje
a. S pomocí olejového testeru změřte průrazné napětí transformátorového oleje. Měřte s četností 5 a prodlevou mezi měřeními 5 minut.
b. Určete elektrickou pevnost oleje a podle ní určete jeho stav.
Parametry prostředí:
Teplota: 22°C
Vlhkost: 49%
Zadání:
1. Určete elektrickou pevnost vzduchu pro různé vzdálenosti mezi elektrodami
2. Určete elektrickou pevnost a stav transformátorového oleje
Úlohy:
1. Určení elektrické pevnosti vzduchu
a. Na jiskřišti změřte průrazné napětí vzduchu pro vzdálenost elektrod 10, 15, 20, 25, 30, 35 a 40 mm. Měřte s četností 5.
b. Určete elektrickou pevnost vzduchu.
c. Vyneste závislost průrazného napětí a elektrické pevnosti na vzdálenost elektrod (do jednoho grafu).
2. Určení elektrické pevnosti transformátorového oleje
a. S pomocí olejového testeru změřte průrazné napětí transformátorového oleje. Měřte s četností 5 a prodlevou mezi měřeními 5 minut.
b. Určete elektrickou pevnost oleje a podle ní určete jeho stav.
Parametry prostředí:
Teplota: 22°C
Vlhkost: 49%
Klíčová slova:
teoretický úvod
izolanty
dielektrikum
elektrody
vysokonapěťový zdroj Highvolt
pevnost
tester
Obsah:
- Zadání:
Úlohy:
Parametry prostředí:

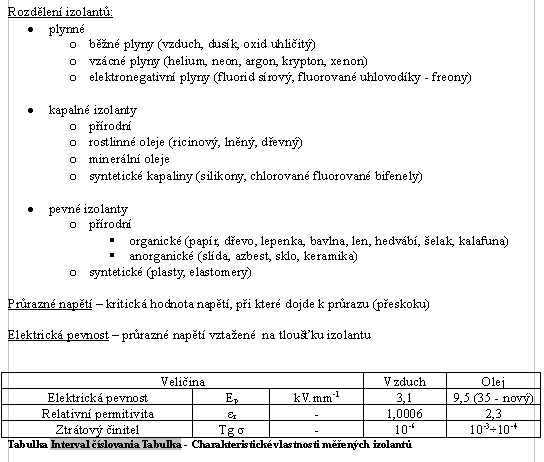

Teoretický úvod:
Druhy elektrod pro měření elektrické pevnosti

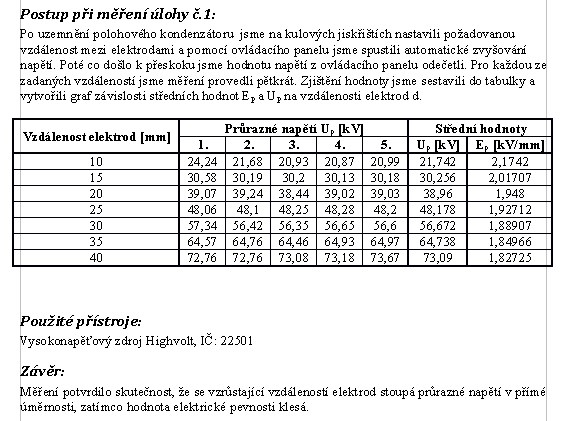

Postup při měření úlohy č.1:
Použité přístroje:
Závěr:
Postup při měření úlohy č.2:
Použité přístroje:
Závěr:
