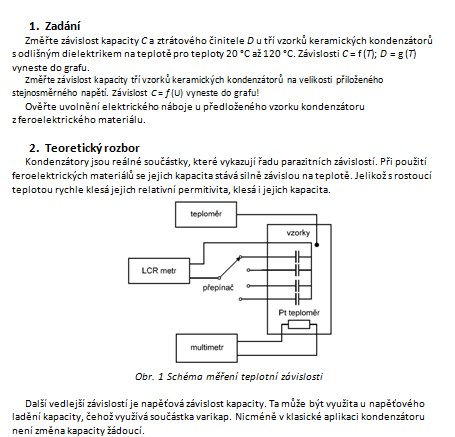

Feroelektrické kondenzátory

1. Zadání
Změřte závislost kapacity C a ztrátového činitele D u tří vzorků keramických kondenzátorů s odlišným dielektrikem na teplotě pro teploty 20 °C až 120 °C. Závislosti C = f (T); D = g (T) vyneste do grafu.

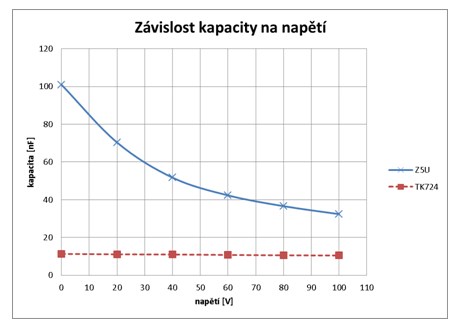

Změřte závislost kapacity tří vzorků keramických kondenzátorů na velikosti přiloženého stejnosměrného napětí. Závislost C = f (U) vyneste do grafu!
Ověřte uvolnění elektrického náboje u předloženého vzorku kondenzátoru z feroelektrického materiálu.

2. Teoretický rozbor
Kondenzátory jsou reálné součástky, které vykazují řadu parazitních závislostí. Při použití feroelektrických materiálů se jejich kapacita stává silně závislou na teplotě. Jelikož s rostoucí teplotou rychle klesá jejich relativní permitivita, klesá i jejich kapacita.
