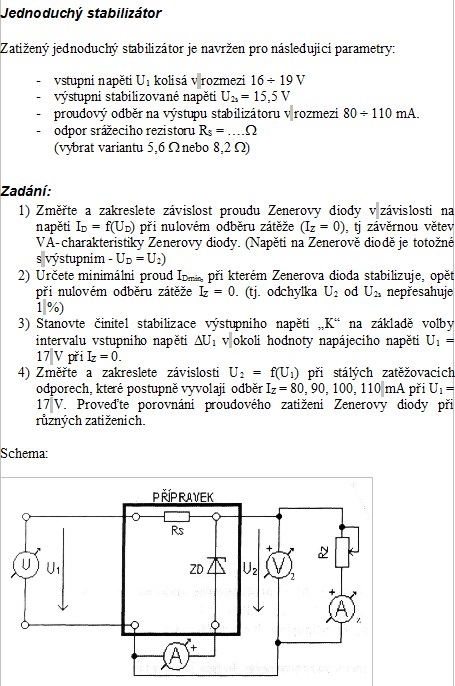

Jednoduchý stabilizátor

Jednoduchý stabilizátor

Zatížený jednoduchý stabilizátor je navržen pro následující parametry:

- vstupní napětí U1 kolísá v rozmezí 16 ÷ 19 V
- výstupní stabilizované napětí U2s = 15,5 V
- proudový odběr na výstupu stabilizátoru v rozmezí 80 ÷ 110 mA.
- odpor srážecího rezistoru RS = ….
(vybrat variantu 5,6  nebo 8,2 )

Zadání:
1) Změřte a zakreslete závislost proudu Zenerovy diody v závislosti na napětí ID = f(UD) při nulovém odběru zátěže (IZ = 0), tj závěrnou větev VA-charakteristiky Zenerovy diody. (Napětí na Zenerově diodě je totožné s výstupním - UD = U2)
2) Určete minimální proud IDmin, při kterém Zenerova dioda stabilizuje, opět při nulovém odběru zátěže IZ = 0. (tj. odchylka U2 od U2s nepřesahuje 1 %)
3) Stanovte činitel stabilizace výstupního napětí „K“ na základě volby intervalu vstupního napětí U1 v okolí hodnoty napájecího napětí U1 = 17 V při IZ = 0.
4) Změřte a zakreslete závislosti U2 = f(U1) při stálých zatěžovacích odporech, které postupně vyvolají odběr IZ = 80, 90, 100, 110 mA při U1 = 17 V. Proveďte porovnání proudového zatížení Zenerovy diody při různých zatíženích.
