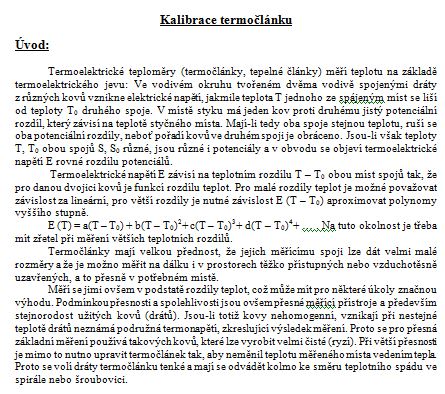

Kalibrace termočlánku - laboratorní cvičení

Úvod:

Termoelektrické teploměry (termočlánky, tepelné články) měří teplotu na základě termoelektrického jevu: Ve vodivém okruhu tvořeném dvěma vodivě spojenými dráty z různých kovů vznikne elektrické napětí, jakmile teplota T jednoho ze spájeným míst se liší od teploty T0 druhého spoje. V místě styku má jeden kov proti druhému jistý potenciální rozdíl, který závisí na teplotě styčného místa. Mají-li tedy oba spoje stejnou teplotu, ruší se oba potenciální rozdíly, neboť pořadí kovů ve druhém spoji je obráceno. Jsou-li však teploty T, T0 obou spojů S, S0 různé, jsou různé i potenciály a v obvodu se objeví termoelektrické napětí E rovné rozdílu potenciálů.
Termoelektrické napětí E závisí na teplotním rozdílu T - T0 obou míst spojů tak, že pro danou dvojici kovů je funkcí rozdílu teplot. Pro malé rozdíly teplot je možné považovat závislost za lineární, pro větší rozdíly je nutné závislost E (T - T0) aproximovat polynomy vyššího stupně.
