Kompresory a vývěvy

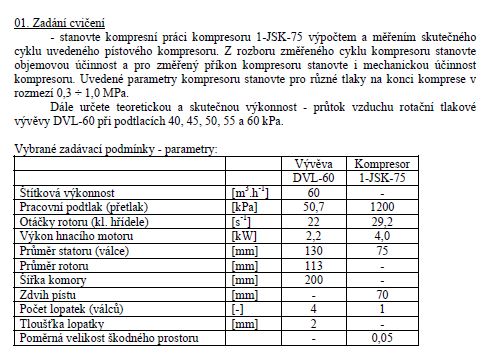

01. Zadání cvičení
- stanovte kompresní práci kompresoru 1-JSK-75 výpočtem a měřením skutečného cyklu uvedeného pístového kompresoru. Z rozboru změřeného cyklu kompresoru stanovte objemovou účinnost a pro změřený příkon kompresoru stanovte i mechanickou účinnost kompresoru. Uvedené parametry kompresoru stanovte pro různé tlaky na konci komprese v rozmezí 0,3 ÷ 1,0 MPa. Dále určete teoretickou a skutečnou výkonnost - průtok vzduchu rotační tlakové vývěvy DVL-60 při podtlacích 40, 45, 50, 55 a 60 kPa.

02. Metodický výklad

- velikost kompresní práce a odvozeně další parametry kompresoru (vývěvy) včetně průtoku, objemové účinnosti, mechanické účinnosti apod., závisí na průběhu, komprese (expanze) vzduchu v pracovním prostoru. Průběh komprese může být obecně izotermický, adiabatický či ve skutečnosti polytropický. Největší kompresní tlaková práce (ax) je při adiabatické a nejmenší při izotermické kompresi. Skutečná polytropická komprese má vlivem sdílení tepla se stěnou válce proměnný polytropický exponent (n) v průběhu komprese (expanze). Průběh komprese (expanze) v kompresoru (vývěvě) včetně vyhodnocení polytropického exponentu (n) byl předmětem třetího tématu.
