Kontrola parametrů závitu na univerzálním dílenském mikroskopu

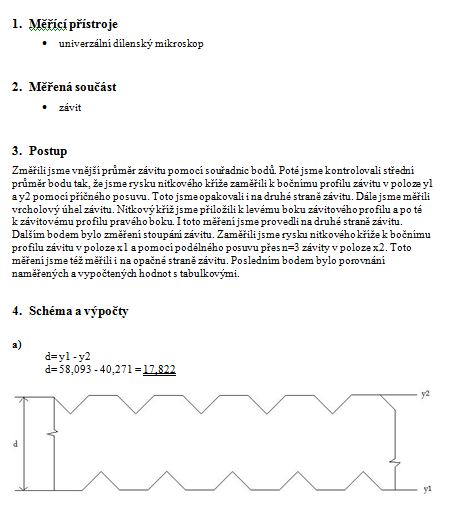

1. Měřící přístroje
• univerzální dílenský mikroskop

2. Měřená součást
• závit

3. Postup

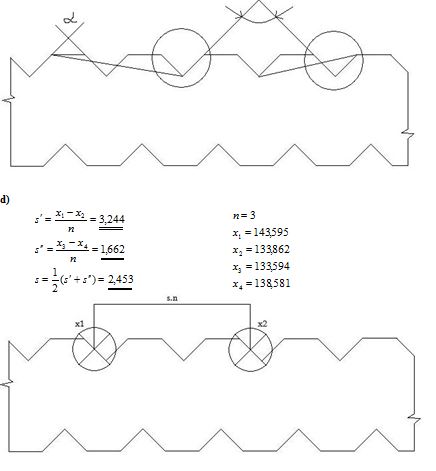

Změřili jsme vnější průměr závitu pomocí souřadnic bodů. Poté jsme kontrolovali střední průměr bodu tak, že jsme rysku nitkového kříže zaměřili k bočnímu profilu závitu v poloze y1 a y2 pomocí příčného posuvu. Toto jsme opakovali i na druhé straně závitu. Dále jsme měřili vrcholový úhel závitu. Nitkový kříž jsme přiložili k levému boku závitového profilu a po té k závitovému profilu pravého boku. I toto měření jsme provedli na druhé straně závitu. Dalším bodem bylo změření stoupání závitu. Zaměřili jsme rysku nitkového kříže k bočnímu profilu závitu v poloze x1 a pomocí podélného posuvu přes n=3 závity v poloze x2. Toto měření jsme též měřili i na opačné straně závitu. Posledním bodem bylo porovnání naměřených a vypočtených hodnot s tabulkovými.
