Měření elektrických odporů - laboratorní cvičení

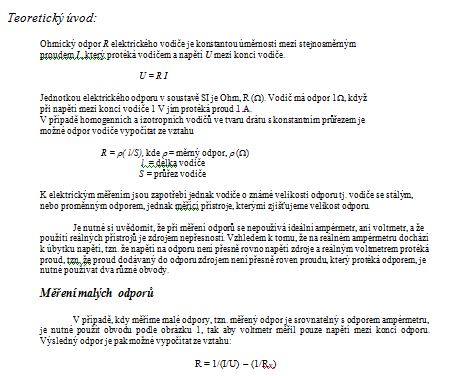

Teoretický úvod:

Ohmický odpor R elektrického vodiče je konstantou úměrnosti mezi stejnosměrným proudem I , který protéká vodičem a napětí U mezi konci vodiče.

U = R I

Jednotkou elektrického odporu v soustavě SI je Ohm, R (ohm). Vodič má odpor 1 (ohm), když při napětí mezi konci vodiče 1 V jím protéká proud 1 A.
V případě homogenních a izotropních vodičů ve tvaru drátu s konstantním průřezem je možné odpor vodiče vypočítat ze vztahu

R = p ( l/S), kde p = měrný odpor, p (ohm)
l = délka vodiče
S = průřez vodiče

K elektrickým měřením jsou zapotřebí jednak vodiče o známé velikosti odporu tj. vodiče se stálým, nebo proměnným odporem, jednak měřící přístroje, kterými zjišťujeme velikost odporu.

Je nutné si uvědomit, že při měření odporů se nepoužívá ideální ampérmetr, ani voltmetr, a že použití reálných přístrojů je zdrojem nepřesností. Vzhledem k tomu, že na reálném ampérmetru dochází k úbytku napětí, tzn. že napětí na odporu není přesně rovno napětí zdroje a reálným voltmetrem protéká proud, tzn. že proud dodávaný do odporu zdrojem není přesně roven proudu, který protéká odporem, je nutné používat dva různé obvody.
