Měření funkce proudových chráničů

Merení funkce proudových chránicu.

Úkol merení:

1. Praktické overení funkce proudových chránicu merícím prístrojem ProFitest 0100S.
Zadání:
1. Zjistete typ a oznacení mereného proudového chránice.
2. Zjistete hodnotu jmenovitého vybavovacího rozdílového proudu IDN.
3. Zapnete proudový chránic
4. Overte funkci testovacího tlacítka.
5. Zmerte dotykové napetí Ud.
6. Zmerte vybavovací rozdílový proud chránice ID.
7. Zmerte vypínací cas proudového chránice tA.
8. Zmerte zadané parametry dle bodu 5 až 7 pro simulaci poruchy prerušení ochranného
vodice PE.
9. Zmerte zadané parametry dle bodu 5 až 7 pro simulaci poruchy prerušení stredního vodice
N.
10. Provedte vyhodnocení merení.

Teoretický rozbor:

Princip proudového chránice
Proudový chránic je elektrický ochranný prístroj, který detekuje a vyhodnocuje
rozdílový (reziduální) proud ID v pracovních vodicích a vypíná obvod pri prekrocení hodnoty
rozdílového proudu ID, pro který je chránic nastaven. Proudový chránic nejistí pred nadproudy
(pretížení, zkrat)!! Ochrana pred nadproudy se musí zajistit predrazením pojistky nebo jistice.
Chránicem musí procházet všechny pracovní vodice chráneného obvodu. Chránicem
nesmí procházet ochranný vodic (PE, PEN). Úlohou proudového chránice je odpojit behem
0,2 až 0,5 s elektrický spotrebic, ve kterém vinou porušení izolace vzniklo nebezpecné
dotykové napetí Ud od zdroje. Skutecné odpojovací casy tA proudových chránicu jsou
mnohem kratší. Proudové chránice poskytují úcinnou ochranu proti nebezpecí úrazu
elektrickým proudem.

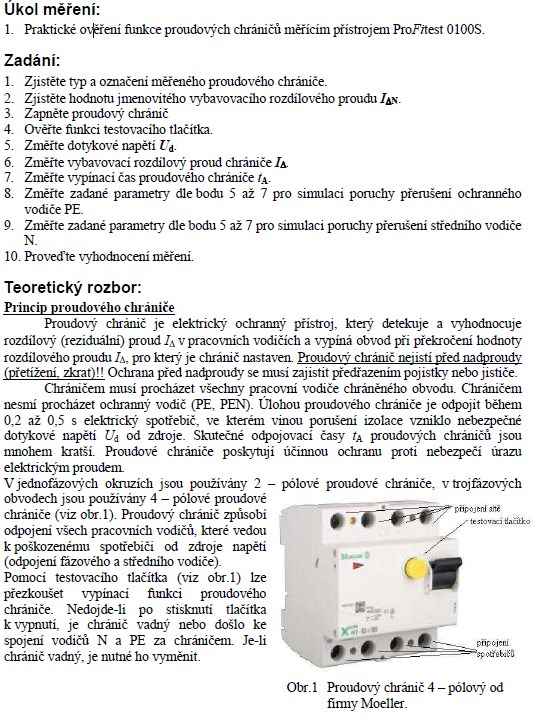

V jednofázových okruzích jsou používány 2 - pólové proudové chránice, v trojfázových
obvodech jsou používány 4 - pólové proudové
chránice (viz obr.1). Proudový chránic zpusobí
odpojení všech pracovních vodicu, které vedou
k poškozenému spotrebici od zdroje napetí
(odpojení fázového a stredního vodice).
Pomocí testovacího tlacítka (viz obr.1) lze
prezkoušet vypínací funkci proudového
chránice. Nedojde-li po stisknutí tlacítka
k vypnutí, je chránic vadný nebo došlo ke
spojení vodicu N a PE za chránicem. Je-li
chránic vadný, je nutné ho vymenit.
