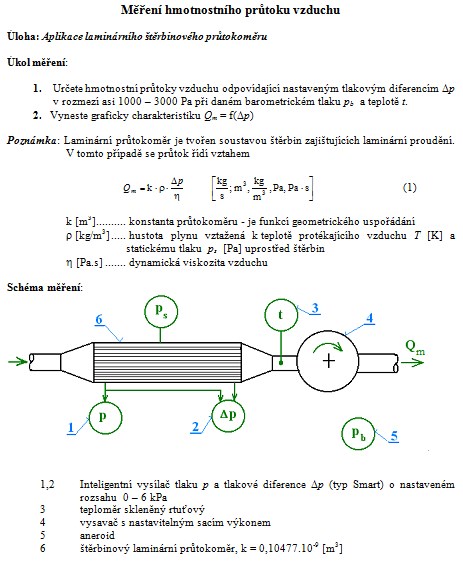

Měření hmotnostního průtoku vzduchu

Úloha: Aplikace laminárního štěrbinového průtokoměru

Úkol měření:

1. Určete hmotnostní průtoky vzduchu odpovídající nastaveným tlakovým diferencím p v rozmezí asi 1000 - 3000 Pa při daném barometrickém tlaku pb a teplotě t.
2. Vyneste graficky charakteristiku Qm = f(p)

Poznámka: Laminární průtokoměr je tvořen soustavou štěrbin zajištujících laminární proudění. V tomto případě se průtok řídí vztahem

k [m3] konstanta průtokoměru - je funkcí geometrického uspořádání
 [kg/m3] hustota plynu vztažená k teplotě protékajícího vzduchu T [K] a statickému tlaku ps [Pa] uprostřed štěrbin
 [Pa.s] dynamická viskozita vzduchu
