Měření kroužkových asynchronních motorů

Předmětem cvičení je: - demonstrace kroužkových motorů;

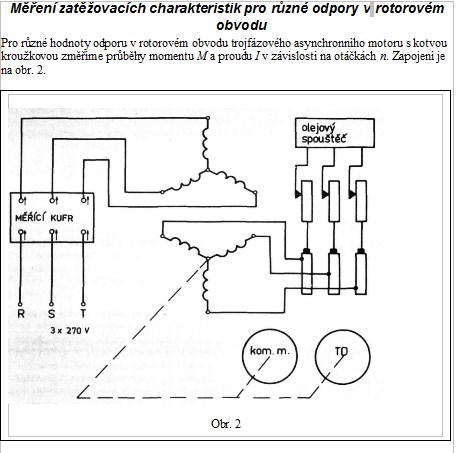

- měření zatěžovací charakteristiky M = f(n) při zapojení odporů (různých hodnot) do série s vinutím rotoru.

Spouštění asynchronního motoru s kotvou kroužkovou

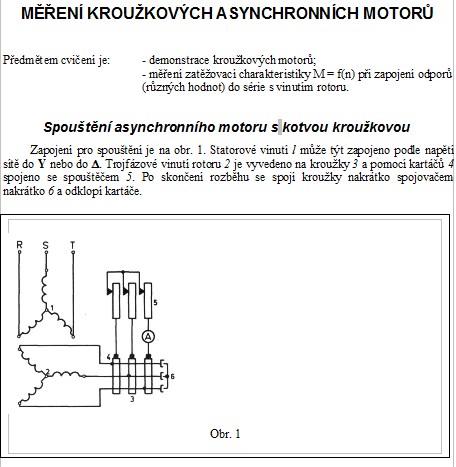

Zapojení pro spouštění je na obr. 1. Statorové vinutí l může týt zapojeno podle napětí sítě do Y nebo do . Trojfázové vinutí rotoru 2 je vyvedeno na kroužky 3 a pomocí kartáčů 4 spojeno se spouštěčem 5. Po skončení rozběhu se spojí kroužky nakrátko spojovačem nakrátko 6 a odklopí kartáče.

Před připojením motoru na síť se přesvědčíme, že kartáče přiléhají na kroužky a spouštěč je plně zařazen. Motor připojíme na síť, postupně vyřazujeme jednotlivé odporové stupně a pomocí ampérmetru sledujeme průběh spouštění. Po vyřazení všech stupňů spouštěče spo­jíme kroužky nakrátko a nadzvedneme kartáče natočením páky odklápěče kartáčů do polohy „běh“. Spouštěč vrátíme do původní polohy. Motor zastavíme odpojením statorového vinutí od sítě, přičemž nesmíme zapomenout natočit páku odklápěče kartáčů z polohy „běh“ do polohy „rozběh“.
