Měření na trojfázovém transformátoru
«»
| Přípona .docx |
Typ měření |
Stažené 0 x |
| Velikost 0,3 MB |
Jazyk český |
ID projektu 8265 |
| Poslední úprava 27.06.2016 |
Zobrazeno 390 x |
Autor: dana.lapackova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
79,9% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta elektrotechnická
- Kategorie:Technika » Elektrotechnika
- Předmět:-
- Studijní obor:-
- Ročník:4. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:10 stran
1. Základní aspekty
1.1 Zadání
1. Seznamte se se štítkovými údaji na měřeném transformátoru a zaznamenejte si je.
2. Změřte odpory primárních a sekundárních vinutí pomocí Ohmovy metody pro malé proudy. Měření se provádí při proudu v rozmezí 10% až 20% jmenovitého proudu.
3. Proměřte transformátor v zapojení naprázdno
4. Proměřte transformátor v zapojení nakrátko
5. Určete parametry náhradního schématu transformátoru.
1.2 Štítkové údaje
Symetrický trojfázový transformátor:
- primární napětí 3x 380V
- sekundární napětí 3x 4x60V (každá fáze 4 totožné oddělené 60V sekce)
- jmenovitý proud 10A
- frekvence 50Hz
- zapojení Yy (hvězda-hvězda)
Pro naše měření používáme jako sekundární vinutí 3 sériově zapojené 60V sekce, dohromady tedy 180V pro každou fázi.
1.1 Zadání
1. Seznamte se se štítkovými údaji na měřeném transformátoru a zaznamenejte si je.
2. Změřte odpory primárních a sekundárních vinutí pomocí Ohmovy metody pro malé proudy. Měření se provádí při proudu v rozmezí 10% až 20% jmenovitého proudu.
3. Proměřte transformátor v zapojení naprázdno
4. Proměřte transformátor v zapojení nakrátko
5. Určete parametry náhradního schématu transformátoru.
1.2 Štítkové údaje
Symetrický trojfázový transformátor:
- primární napětí 3x 380V
- sekundární napětí 3x 4x60V (každá fáze 4 totožné oddělené 60V sekce)
- jmenovitý proud 10A
- frekvence 50Hz
- zapojení Yy (hvězda-hvězda)
Pro naše měření používáme jako sekundární vinutí 3 sériově zapojené 60V sekce, dohromady tedy 180V pro každou fázi.
Klíčová slova:
aspekty
zadání
měření
závislosti
schéma zapojení
parametry
Obsah:
- 1. Základní aspekty
1.1 Zadání
1.2 Štítkové údaje
2. Měření odporů vinutí
2.1 Zadání měření
2.2 Teoretický rozbor
2.3 Použité přístroje
2.4 Schéma zapojení
2.5 Naměřené hodnoty
3. Měření naprázdno
3.1 Úkol měření
3.2 Teoretický rozbor
3.3 Použité přístroje
3.4 Schéma zapojení
3.5 Naměřené a vypočtené hodnoty
3.6 Grafické závislosti
4. Měření nakrátko
4.1 Úkol měření
4.2 Teoretický rozbor
4.3 Použité přístroje
4.4 Schéma zapojení
4.5 Naměřené hodnoty
4.6 Grafické závislosti
5. Určení parametrů náhradního schématu
5.1 Parametry příčné větve
5.2 Parametry podélné větve

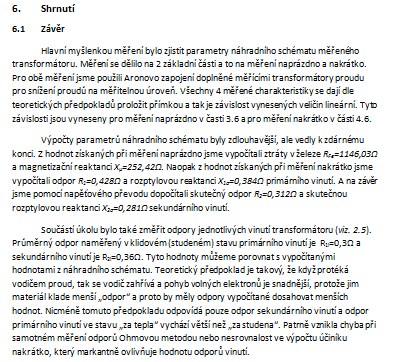

6. Shrnutí
6.1 Závěr
6.2 Použité materiály
