Měření nízkých tlaků

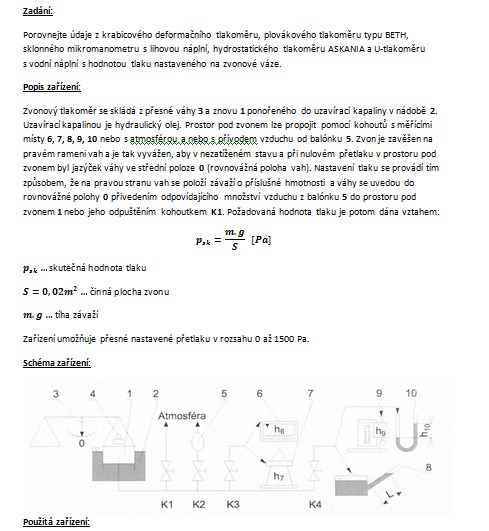

Zadání:
Porovnejte údaje z krabicového deformačního tlakoměru, plovákového tlakoměru typu BETH, sklonného mikromanometru s lihovou náplní, hydrostatického tlakoměru ASKANIA a U-tlakoměru s vodní náplní s hodnotou tlaku nastaveného na zvonové váze.
Popis zařízení:
Zvonový tlakoměr se skládá z přesné váhy 3 a znovu 1 ponořeného do uzavírací kapaliny v nádobě 2. Uzavírací kapalinou je hydraulický olej. Prostor pod zvonem lze propojit pomocí kohoutů s měřícími místy 6, 7, 8, 9, 10 nebo s atmosférou a nebo s přívodem vzduchu od balónku 5. Zvon je zavěšen na pravém rameni vah a je tak vyvážen, aby v nezatíženém stavu a při nulovém přetlaku v prostoru pod zvonem byl jazýček váhy ve střední poloze 0 (rovnovážná poloha vah). Nastavení tlaku se provádí tím způsobem, že na pravou stranu vah se položí závaží o příslušné hmotnosti a váhy se uvedou do rovnovážné polohy 0 přivedením odpovídajícího množství vzduchu z balónku 5 do prostoru pod zvonem 1 nebo jeho odpuštěním kohoutkem K1. Požadovaná hodnota tlaku je potom dána vztahem:
