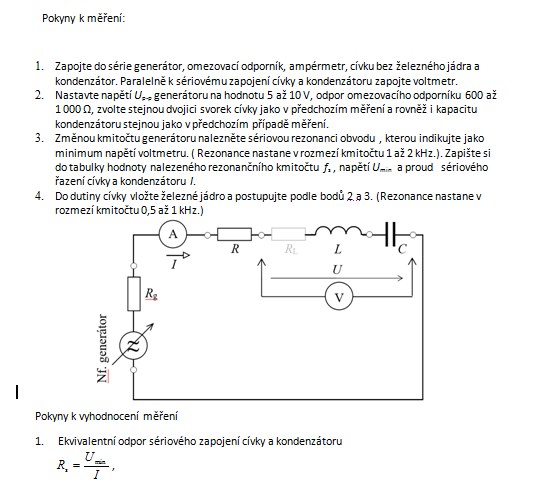

Měření paralelní a sériové rezonance

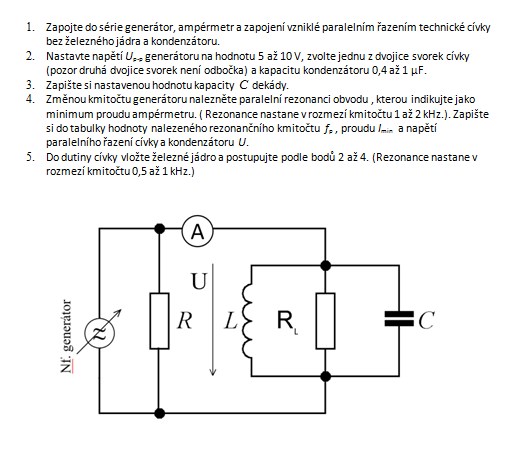

1. Zapojte do série generátor, ampérmetr a zapojení vzniklé paralelním řazením technické cívky bez železného jádra a kondenzátoru.
2. Nastavte napětí Up-p generátoru na hodnotu 5 až 10 V, zvolte jednu z dvojice svorek cívky (pozor druhá dvojice svorek není odbočka) a kapacitu kondenzátoru 0,4 až 1 μF.
3. Zapište si nastavenou hodnotu kapacity dekády.
4. Změnou kmitočtu generátoru nalezněte paralelní rezonanci obvodu , kterou indikujte jako minimum proudu ampérmetru. ( Rezonance nastane v rozmezí kmitočtu 1 až 2 kHz.). Zapište si do tabulky hodnoty nalezeného rezonančního kmitočtu fp , proudu Imin a napětí paralelního řazení cívky a kondenzátoru U.
5. Do dutiny cívky vložte železné jádro a postupujte podle bodů 2 až 4. (Rezonance nastane v rozmezí kmitočtu 0,5 až 1 kHz.)
