Měření Q - Δp charakteristiky škrticího ventilu s dvoucestnou tlakovou váhou
«»
| Přípona .docx |
Typ měření |
Stažené 1 x |
| Velikost 1,3 MB |
Jazyk český |
ID projektu 10950 |
| Poslední úprava 09.10.2017 |
Zobrazeno 1 096 x |
Autor: aladeen |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
82,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Tekutinové mechanizmy
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:5 stran
Zadání:
1) Změřte Q-Δp charakteristiky škrticího ventilu s dvoucestnou tlakovou váhou od firmy Parker GFG2PK18-10. Měření proveďte pro tři nastavení ventilu (max. 6 dílků).
2) Místo škrticího ventilu s dvoucestnou tlakovou váhou zapojte běžný škrticí ventil a proveďte měření charakteristiky pro ventil nastavený na jednu otáčku od uzavřené polohy.
3) Porovnejte průběhy charakteristik obou ventilů.
Postup měření:
Pojistný ventil PV byl nastaven na minimum, na škrticím ventilu ŠV s tlakovou vahou byli nastaveny 3 dílky.
Poté byly odečteny hodnoty tlaku p1 a p2 (před a za ventilem) a průtok oleje ventilem Q.
Pomocí PV nastavíme vyšší tlak p1 a pro každou hodnotu tlaku si zaznamenáme do tabulky hodnoty p1, p2, Q. Měření poté zopakujeme pro další nastavení škrtícího ventilu s dvoucestnou hlavou na 5 dílků.
Podobně bylo provedeno měření pro klasický škrtící ventil při jedné otáčce regulačního šroubu od uzavřené polohy.
1) Změřte Q-Δp charakteristiky škrticího ventilu s dvoucestnou tlakovou váhou od firmy Parker GFG2PK18-10. Měření proveďte pro tři nastavení ventilu (max. 6 dílků).
2) Místo škrticího ventilu s dvoucestnou tlakovou váhou zapojte běžný škrticí ventil a proveďte měření charakteristiky pro ventil nastavený na jednu otáčku od uzavřené polohy.
3) Porovnejte průběhy charakteristik obou ventilů.
Postup měření:
Pojistný ventil PV byl nastaven na minimum, na škrticím ventilu ŠV s tlakovou vahou byli nastaveny 3 dílky.
Poté byly odečteny hodnoty tlaku p1 a p2 (před a za ventilem) a průtok oleje ventilem Q.
Pomocí PV nastavíme vyšší tlak p1 a pro každou hodnotu tlaku si zaznamenáme do tabulky hodnoty p1, p2, Q. Měření poté zopakujeme pro další nastavení škrtícího ventilu s dvoucestnou hlavou na 5 dílků.
Podobně bylo provedeno měření pro klasický škrtící ventil při jedné otáčce regulačního šroubu od uzavřené polohy.
Klíčová slova:
zapojení obvodu
postup měření
vybavení
parametry snímačů
výpočty
tlaková hlava
Obsah:
- Zadání:

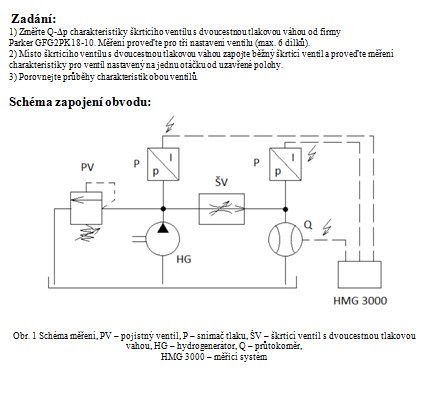

Schéma zapojení obvodu:
Postup měření:

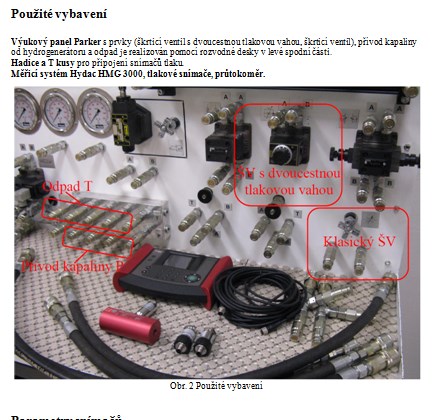

Použité vybavení
Parametry snímačů
Příklad výpočtu:

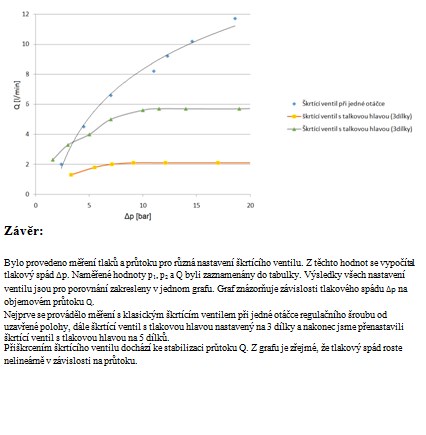

Závěr:
