Měření rezonančních parametrů RLC obvodu

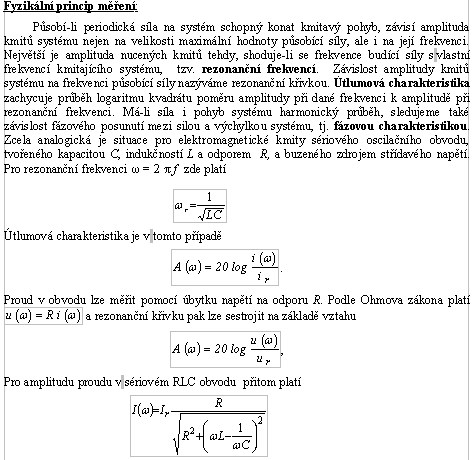

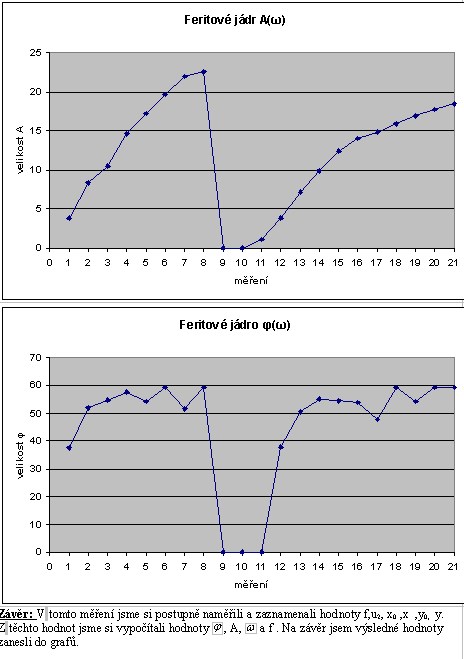

Působí-li periodická síla na systém schopný konat kmitavý pohyb, závisí amplituda kmitů systému nejen na velikosti maximální hodnoty působící síly, ale i na její frekvenci. Největší je amplituda nucených kmitů tehdy, shoduje-li se frekvence budící síly s vlastní frekvencí kmitajícího systému, tzv. rezonanční frekvencí. Závislost amplitudy kmitů systému na frekvenci působící síly nazýváme rezonanční křivkou. Útlumová charakteristika zachycuje průběh logaritmu kvadrátu poměru amplitudy při dané frekvenci k amplitudě při rezonanční frekvenci. Má-li síla i pohyb systému harmonický průběh, sledujeme také závislost fázového posunutí mezi silou a výchylkou systému, tj. fázovou charakteristikou. Zcela analogická je situace pro elektromagnetické kmity sériového oscilačního obvodu, tvořeného kapacitou C, indukčností L a odporem R, a buzeného zdrojem střídavého napětí. Pro rezonanční frekvenci ω = 2 π f zde platí....
