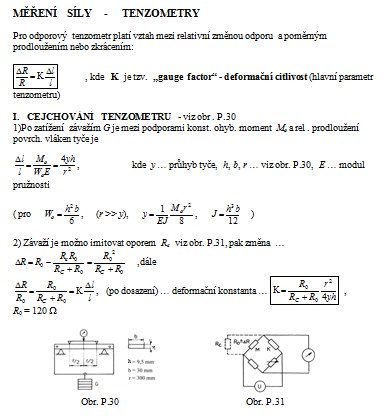

MĚŘENÍ SÍLY - TENZOMETRY
Pro odporový tenzometr platí vztah mezi relativní změnou odporu a poměrným prodloužením nebo zkrácením:
, kde K je tzv. „gauge factor“ - deformační citlivost (hlavní parametr tenzometru)
I. CEJCHOVÁNÍ TENZOMETRU - viz obr . P.30
1)Po zatížení závažím G je mezi podporami konst. ohyb. moment Mo a rel . prodloužení povrch. vláken tyče je...
Pro odporový tenzometr platí vztah mezi relativní změnou odporu a poměrným prodloužením nebo zkrácením:
, kde K je tzv. „gauge factor“ - deformační citlivost (hlavní parametr tenzometru)
I. CEJCHOVÁNÍ TENZOMETRU - viz obr . P.30
1)Po zatížení závažím G je mezi podporami konst. ohyb. moment Mo a rel . prodloužení povrch. vláken tyče je...
Klíčová slova:
tenzometr
cejchování
můstek
kompenzace
teplota
váhový článek
Obsah:
- I. Cejchování tenzometru - viz obr . p.30
II. Tenzometrický můstek - kompenzace teploty

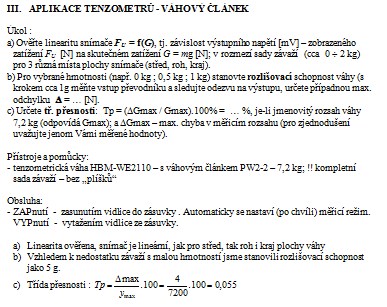

III. Aplikace tenzometrů - váhový článek
