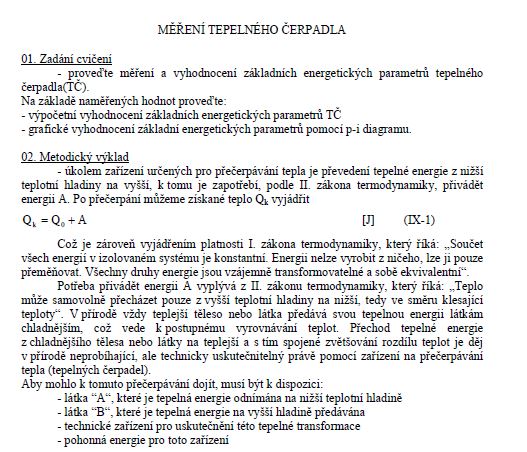

Měření tepelného čerpadla

01. Zadání cvičení
- proveďte měření a vyhodnocení základních energetických parametrů tepelného čerpadla(TČ).
Na základě naměřených hodnot proveďte:
- výpočetní vyhodnocení základních energetických parametrů TČ
- grafické vyhodnocení základní energetických parametrů pomocí p-i diagramu.
02. Metodický výklad
- úkolem zařízení určených pro přečerpávání tepla je převedení tepelné energie z nižší teplotní hladiny na vyšší, k tomu je zapotřebí, podle II. zákona termodynamiky, přivádět energii A. Po přečerpání můžeme získané teplo Qk vyjádřit
Q Q A k 0 = + [J] (IX-1)

Což je zároveň vyjádřením platnosti I. zákona termodynamiky, který říká: „Součet všech energií v izolovaném systému je konstantní. Energii nelze vyrobit z ničeho, lze ji pouze přeměňovat. Všechny druhy energie jsou vzájemně transformovatelné a sobě ekvivalentní“.
Potřeba přivádět energii A vyplývá z II. zákonu termodynamiky, který říká: „Teplo může samovolně přecházet pouze z vyšší teplotní hladiny na nižší, tedy ve směru klesající teploty“. V přírodě vždy teplejší těleso nebo látka předává svou tepelnou energii látkám chladnějším, což vede k postupnému vyrovnávání teplot. Přechod tepelné energie z chladnějšího tělesa nebo látky na teplejší a s tím spojené zvětšování rozdílu teplot je děj v přírodě neprobíhající, ale technicky uskutečnitelný právě pomocí zařízení na přečerpávání tepla (tepelných čerpadel).
