Měření třecích ztrát na vodní trati

2.1. Úvod
Při proudění skutečných tekutin vznikají následkem viskozity třecí odpory, tj. síly, které působí proti pohybu částic tekutiny. Práce těchto sil způsobuje rozptyl energie, která se přemění na teplo. Tato energie se nazývá ztrátová.
Na rovných úsecích potrubních systémů závisejí ztráty energie u laminárního proudění na rychlosti proudění, tj. na velikosti Reynoldsova čísla. V případě turbulentního proudění může ztráta energie záviset i na vnitřní drsnosti potrubí. Celkově však třecí ztráty závisejí na délce potrubí a projevují se jako tlakový úbytek.
Zkoumání a vyhodnocování třecích ztrát potrubí je zásadní pro správný návrh jak samotného potrubního systému, tak čerpadla, které vhání do systému tekutinu určitou omezenou rychlostí a tlakem, na který je dimenzováno. V extrémním případě by se mohlo stát, že třecí odpory potrubního systému budou natolik veliké, že čerpadlo „nevytlačí' tekutinu až do zvoleného místa.

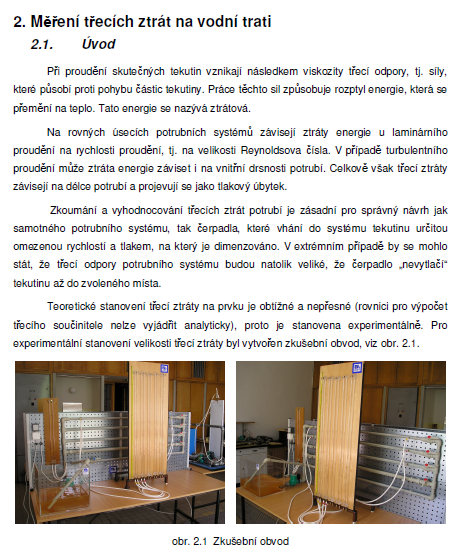

Teoretické stanovení třecí ztráty na prvku je obtížné a nepřesné (rovnici pro výpočet třecího součinitele nelze vyjádřit analyticky), proto je stanovena experimentálně. Pro experimentální stanovení velikosti třecí ztráty byl vytvořen zkušební obvod, viz obr. 2.1.
