Měření vlastností bezkontaktního nulové spínače
Úkol měření:
Na bezkontaktním nulovém spínači s optotriakem S21 ME4 změřte časovou a úhlovou šířku nulové zóny NZ, αNZ = f (Un) pro rozsah napájecích napětí Un = 20 - 60 V. Měření proveďte pro kladnou i zápornou půlperiodu napájecího napětí.
Schéma zapojení

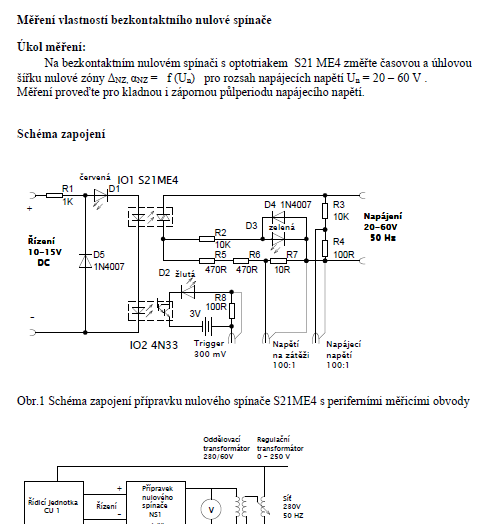

Obr.1 Schéma zapojení přípravku nulového spínače S21ME4 s periferními měřicími obvody
Obr.2 Blokové schéma měřicího pracoviště nulového spínače
Úkol měření:
Na bezkontaktním nulovém spínači s optotriakem S21 ME4 změřte časovou a úhlovou šířku nulové zóny NZ, αNZ = f (Un) pro rozsah napájecích napětí Un = 20 - 60 V. Měření proveďte pro kladnou i zápornou půlperiodu napájecího napětí.
Schéma zapojení
Obr.1 Schéma zapojení přípravku nulového spínače S21ME4 s periferními měřicími obvody
Obr.2 Blokové schéma měřicího pracoviště nulového spínače
Klíčová slova:
bezkontaktní spínače
nulové spínače
měření
zapojení
přístroje
Obsah:
- Měření vlastností bezkontaktního nulové spínače
Úkol měření:
Schéma zapojení
Použité přístroje

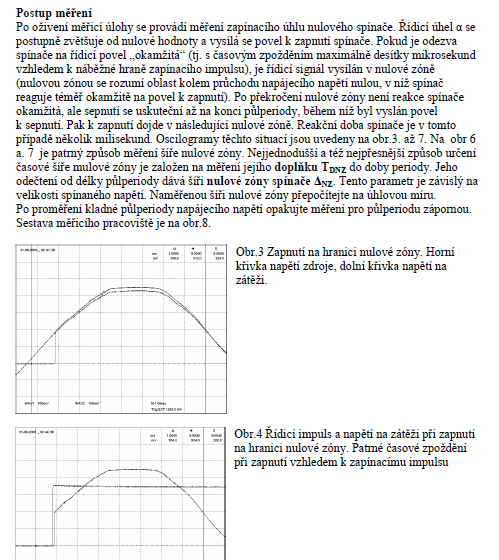

Postup měření
