Měření vypínacích charakteristik proudového chrániče

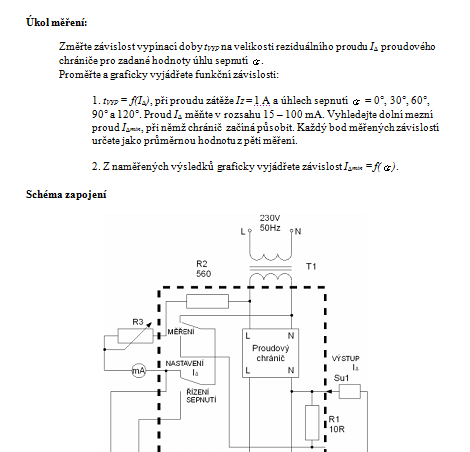

Úkol měření:

Změřte závislost vypínací doby tVYP na velikosti reziduálního proudu I∆ proudového chrániče pro zadané hodnoty úhlu sepnutí α.
Proměřte a graficky vyjádřete funkční závislosti:

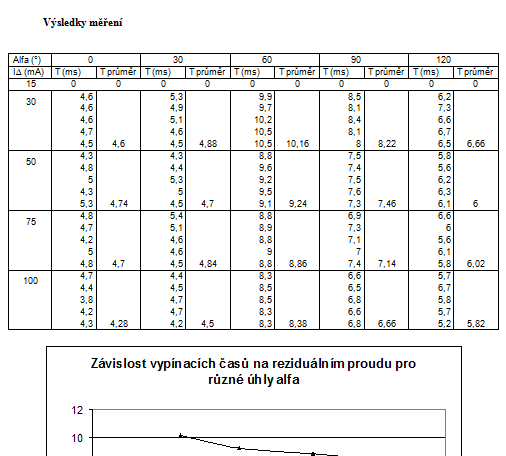

1. tVYP = f(I∆), při proudu zátěže IZ = 1 A a úhlech sepnutí α = 0°, 30°, 60°, 90° a 120°. Proud I∆ měňte v rozsahu 15 - 100 mA. Vyhledejte dolní mezní proud I∆min, při němž chránič začíná působit. Každý bod měřených závislostí určete jako průměrnou hodnotu z pěti měření.

2. Z naměřených výsledků graficky vyjádřete závislost I∆min = f(α).
