Měření zesilovače s jedním tranzistorem
Popis:

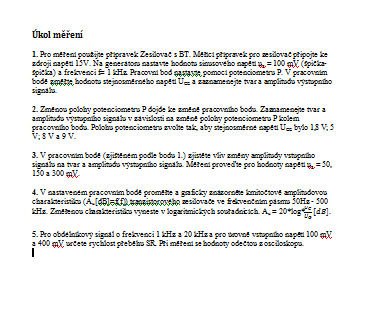

Úkol měření
1. Pro měření použijte přípravek Zesilovač s BT. Měřící přípravek pro zesilovač připojte ke zdroji napětí 15V. Na generátoru nastavte hodnotu sinusového napětí ug = 100 mV (špička-špička) a frekvenci f= 1 kHz. Pracovní bod nastavte pomocí potenciometru P. V pracovním bodě změřte hodnotu stejnosměrného napětí UCE a zaznamenejte tvar a amplitudu výstupního signálu.
2. Změnou polohy potenciometru P dojde ke změně pracovního bodu. Zaznamenejte tvar a amplitudu výstupního signálu v závislosti na změně polohy potenciometru P kolem pracovního bodu. Polohu potenciometru zvolte tak, aby stejnosměrné napětí UCE bylo 1,8 V; 5 V; 8 V a 9 V.
3. V pracovním bodě (zjištěném podle bodu 1.) zjistěte vliv změny amplitudy vstupního signálu na tvar a amplitudu výstupního signálu. Měření proveďte pro hodnoty napětí ug = 50, 150 a 300 mV.
4. V nastaveném pracovním bodě proměřte a graficky znázorněte kmitočtově amplitudovou charakteristiku (Au[dB]=f(f)) tranzistorového zesilovače ve frekvenčním pásmu 50Hz - 500 kHz. Změřenou charakteristiku vyneste v logaritmických souřadnicích. Au = 20*log*U_C/U_G [dB].
5. Pro obdélníkový signál o frekvenci 1 kHz a 20 kHz a pro úrovně vstupního napětí 100 mV a 400 mV určete rychlost přeběhu SR. Při měření se hodnoty odečtou z osciloskopu.
Klíčová slova:
tranzistor
zesilovač
potenciometr
napětí
měření
Obsah:
- Úkol měření

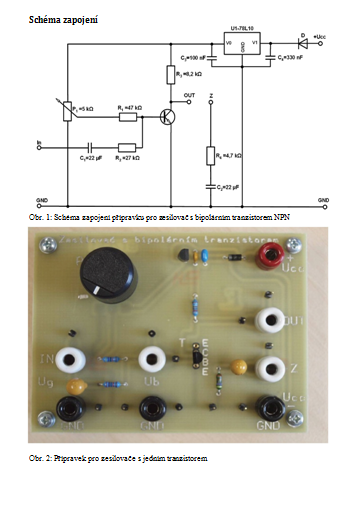

Schéma zapojení
Obr. 1: Schéma zapojení přípravku pro zesilovač s bipolárním tranzistorem NPN
Obr. 2: Přípravek pro zesilovače s jedním tranzistorem

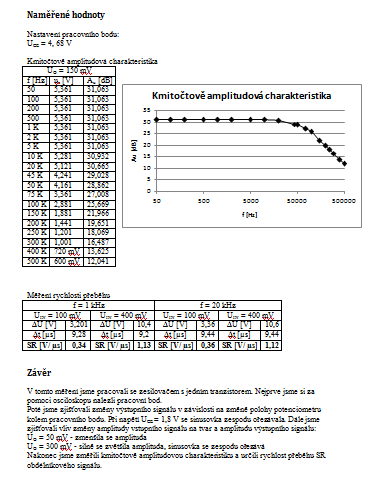

Naměřené hodnoty
Závěr
