Nelineární rezistory
«»
Popis:

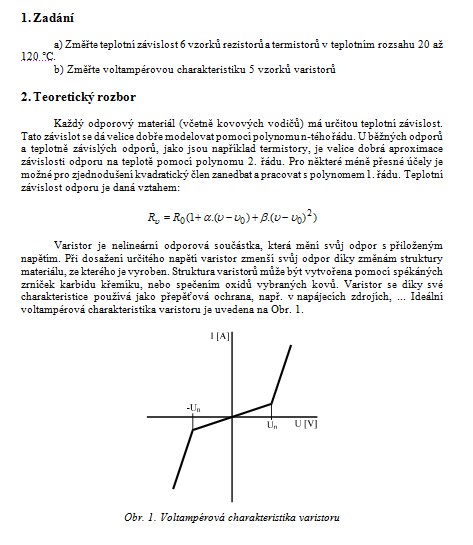

1. Zadání
a) Změřte teplotní závislost 6 vzorků rezistorů a termistorů v teplotním rozsahu 20 až 120 °C.
b) Změřte voltampérovou charakteristiku 5 vzorků varistorů
2. Teoretický rozbor
Každý odporový materiál (včetně kovových vodičů) má určitou teplotní závislost. Tato závislot se dá velice dobře modelovat pomocí polynomu n-tého řádu. U běžných odporů a teplotně závislých odporů, jako jsou například termistory, je velice dobrá aproximace závislosti odporu na teplotě pomocí polynomu 2. řádu. Pro některé méně přesné účely je možné pro zjednodušení kvadratický člen zanedbat a pracovat s polynomem 1. řádu. Teplotní závislost odporu je daná vztahem:
...
Klíčová slova:
rezistor
měření
odporová součástka
varistor
přepěťová ochrana
Obsah:
- 1. Zadání
2. Teoretický rozbor
3. Tabulky naměřených a vypočtených hodnot
4. Grafy

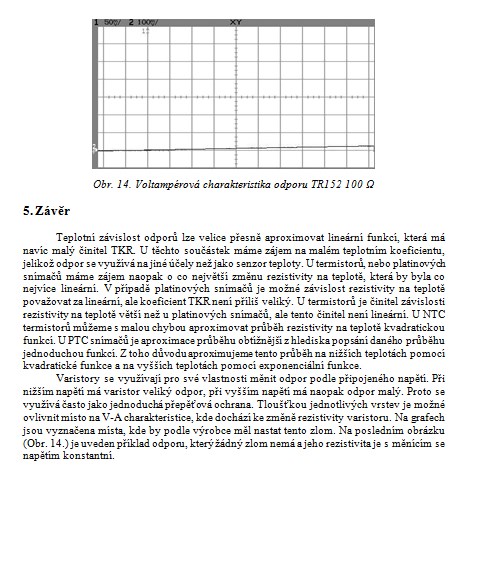

5. Závěr
