Osazování desky plošného spoje

1. Zadání

Osaďte připravený plošný spoj a pomocí přípravku ověřte jeho funkčnosti
2. Schéma zapojení

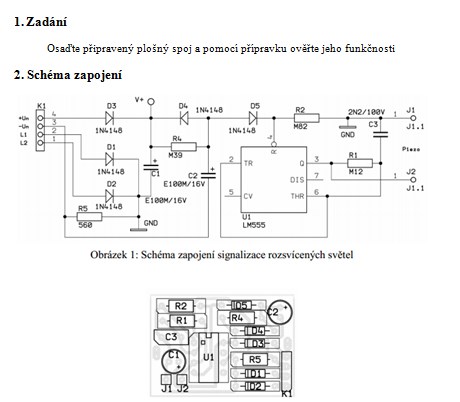

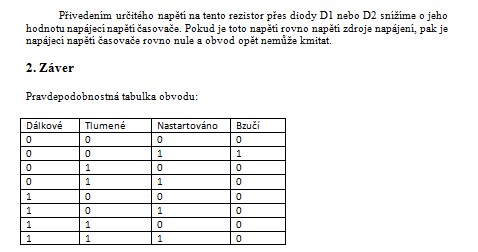

Schéma zapojení osazovaného obvodu je na obrázku 1. Jedná se o akustickou signalizaci, která má upozornit řidiče na nutnost rozsvítit světla. Napájecí napětí a logické signály světel jsou přiváděny na konektor K1. Reproduktor je připojen mezi vývody J1 a J2. Ke generování obdélníkového signálu pro reproduktor je použit integrovaný obvod časovače TS555. Signál je odebírán proti zemi z výstupu Q. Hodnotu periody generovaného signálu lze ovlivnit změnou časové konstanty RC článku, který je složen z rezistoru R1 a kondenzátoru C3. Činnost časovače je ovlivňována logickou úrovní na vstupu R. Pokud je zde nízká úroveň, pak je časovač vyřazen z činnosti. Po připojení napájecího napětí (otočení klíčku automobilu) je na tomto vstupu napětí blízké 0 V díky rezistoru R2, který je připojen proti plovoucí zemi (bude vysvětleno dále). Časovač tedy nekmitá, dokud napětí na tomto vstupu nedosáhne požadované vysoké úrovně. Napětí je na vstup přiváděno přes diodu D5 z kondenzátoru C2, který je pozvolna nabíjen z napájecího zdroje přes diodu D3 a rezistor R4. Volbou hodnot rezistoru R4 a kondenzátoru C2 tak ovlivňujeme délku časové prodlevy před spuštěním akustické signalizace po zapnutí přípravku.
