Radiální ventilátor

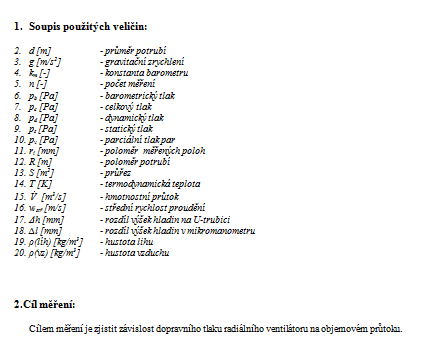

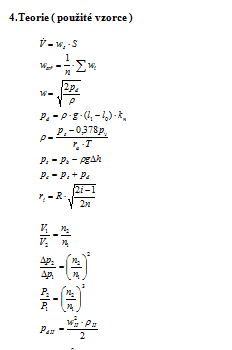

2.Cíl měření:

Cílem měření je zjistit závislost dopravního tlaku radiálního ventilátoru na objemovém průtoku.

3.Popis úlohy:

Na sací straně měřeného ventilátoru je připojeno kruhové potrubí P, o průměru D , ja jehož druhém konci je instalován kuželový ventil KV pro nastavení požadovaného objemového průtoku vzduchu. V dostatečné vzdálenosti od sacího hrdla ventilátoru je zvoleno měřící místo, ve kterém je měřen rychlostní profil Prandtlovou sondou PS. K měření tlaku je použito mikromanometru M1 a U-manometrem M3 . Statický podtlak před ventilátorem je měřen mikoromanometrem M2.
Barometrický tlak pb je stanoven z údajů staničního barometru B a vlhkost nasávaného vzduchu se stanoví z teploty suchého a mokrého teploměru Aspiračního psychrometru AP.
