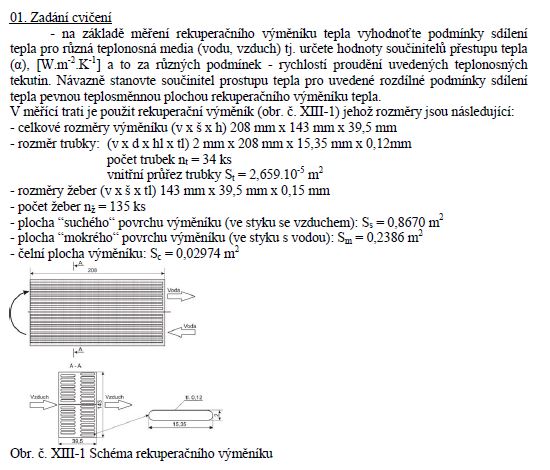

01. Zadání cvičení
- na základě měření rekuperačního výměníku tepla vyhodnoťte podmínky sdílení tepla pro různá teplonosná media (vodu, vzduch) tj. určete hodnoty součinitelů přestupu tepla (α), [W.m-2.K-1] a to za různých podmínek - rychlostí proudění uvedených teplonosných tekutin. Návazně stanovte součinitel prostupu tepla pro uvedené rozdílné podmínky sdílení tepla pevnou teplosměnnou plochou rekuperačního výměníku tepla.
V měřící trati je použit rekuperační výměník (obr. č. XIII-1) jehož rozměry jsou následující:
- celkové rozměry výměníku (v x š x h) 208 mm x 143 mm x 39,5 mm
- rozměr trubky: (v x d x hl x tl) 2 mm x 208 mm x 15,35 mm x 0,12mm
počet trubek nt = 34 ks
vnitřní průřez trubky St = 2,659.10-5 m2
- rozměry žeber (v x š x tl) 143 mm x 39,5 mm x 0,15 mm
- počet žeber nž = 135 ks
- plocha “suchého“ povrchu výměníku (ve styku se vzduchem): Ss = 0,8670 m2
- plocha “mokrého“ povrchu výměníku (ve styku s vodou): Sm = 0,2386 m2
- čelní plocha výměníku: Sc = 0,02974 m2
- na základě měření rekuperačního výměníku tepla vyhodnoťte podmínky sdílení tepla pro různá teplonosná media (vodu, vzduch) tj. určete hodnoty součinitelů přestupu tepla (α), [W.m-2.K-1] a to za různých podmínek - rychlostí proudění uvedených teplonosných tekutin. Návazně stanovte součinitel prostupu tepla pro uvedené rozdílné podmínky sdílení tepla pevnou teplosměnnou plochou rekuperačního výměníku tepla.
V měřící trati je použit rekuperační výměník (obr. č. XIII-1) jehož rozměry jsou následující:
- celkové rozměry výměníku (v x š x h) 208 mm x 143 mm x 39,5 mm
- rozměr trubky: (v x d x hl x tl) 2 mm x 208 mm x 15,35 mm x 0,12mm
počet trubek nt = 34 ks
vnitřní průřez trubky St = 2,659.10-5 m2
- rozměry žeber (v x š x tl) 143 mm x 39,5 mm x 0,15 mm
- počet žeber nž = 135 ks
- plocha “suchého“ povrchu výměníku (ve styku se vzduchem): Ss = 0,8670 m2
- plocha “mokrého“ povrchu výměníku (ve styku s vodou): Sm = 0,2386 m2
- čelní plocha výměníku: Sc = 0,02974 m2
Klíčová slova:
rekuperace
výměník tepla
schéma
měřící trať
teplosměnná plocha
křížoproudový výměník
Obsah:
- 01. Zadání cvičení
02. Metodický výklad
02.1 Teoretické řešení rekuperačního výměníku
02.11 Stanovení součinitele přestupu tepla na straně vody
02.12 Stanovení součinitele přestupu tepla na straně vzduchu

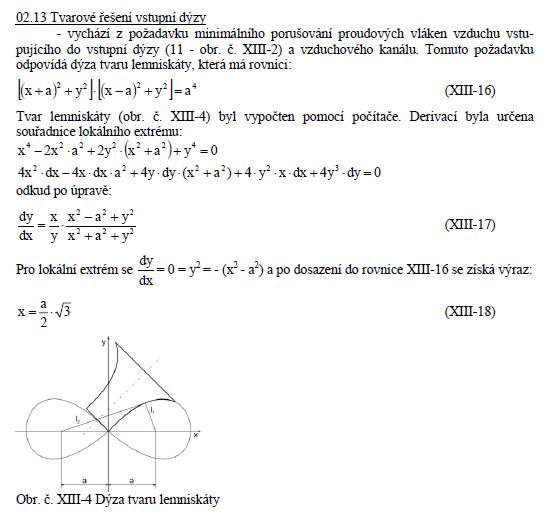

02.13 Tvarové řešení vstupní dýzy
03. Zadání protokolu
