Stanovení spalného tepla a výhřevnosti plynných paliv

Zadání:

Pomocí kalorimetru určete spalné teplo a výhřevnost zemního plynu odebíraného z veřejné rozvodné sítě.

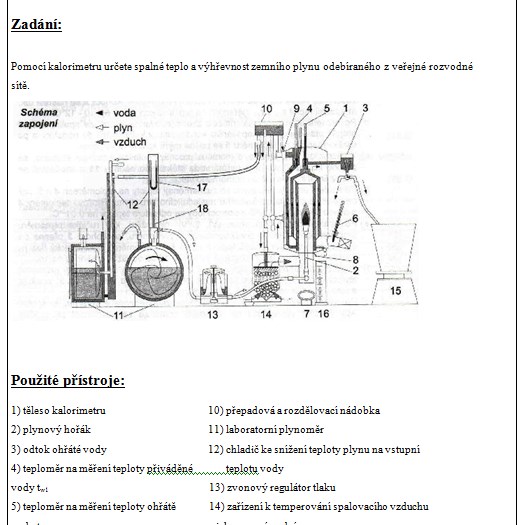

Použité přístroje:

1) těleso kalorimetru
2) plynový hořák
3) odtok ohřáté vody
4) teploměr na měření teploty přiváděné vody tw1
5) teploměr na měření teploty ohřátě vody tw2
6) teploměr na měření teploty spalin tsp
7) zrcátko pro sledování plamene ve spalovacím prostoru
8) výtok kondenzátu
9) regulační kohout
10) přepadová a rozdělovací nádobka
11) laboratorní plynoměr
12) chladič ke snížení teploty plynu na vstupní teplotu vody
13) zvonový regulátor tlaku
14) zařízení k temperování spalovacího vzduchu a jeho sycení vodní parou
15) zjišťování hmotového množství ohřáté vody mw
16) odměrný válec na kondenzát mk
17) U-tlakoměr měřící h1, p1
18) teploměr měřící teplotu plynu tp
