Technická měření - Kontaktní měření teplot

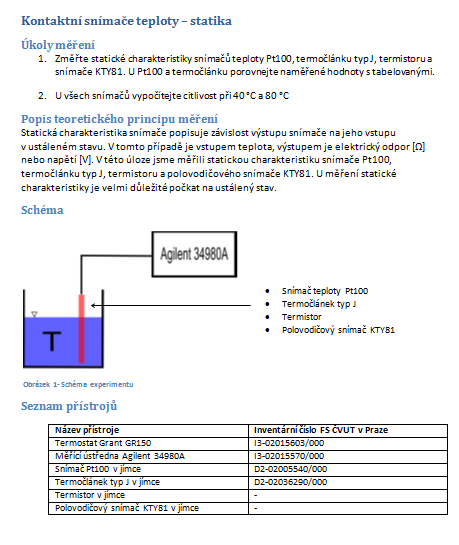

Kontaktní snímače teploty - statika

Úkoly měření
1. Změřte statické charakteristiky snímačů teploty Pt100, termočlánku typ J, termistoru a snímače KTY81. U Pt100 a termočlánku porovnejte naměřené hodnoty s tabelovanými.
2. U všech snímačů vypočítejte citlivost při 40 °C a 80 °C

Popis teoretického principu měření
Statická charakteristika snímače popisuje závislost výstupu snímače na jeho vstupu v ustáleném stavu. V tomto případě je vstupem teplota, výstupem je elektrický odpor [Ω] nebo napětí [V]. V této úloze jsme měřili statickou charakteristiku snímače Pt100, termočlánku typ J, termistoru a polovodičového snímače KTY81. U měření statické charakteristiky je velmi důležité počkat na ustálený stav.
