Technické měření - Poloha-resolver

Úvod

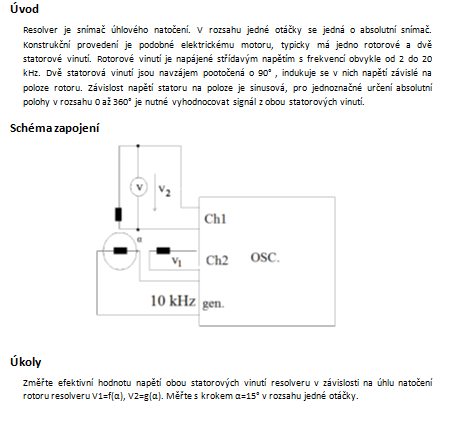

Resolver je snímač úhlového natočení. V rozsahu jedné otáčky se jedná o absolutní snímač. Konstrukční provedení je podobné elektrickému motoru, typicky má jedno rotorové a dvě statorové vinutí. Rotorové vinutí je napájené střídavým napětím s frekvencí obvykle od 2 do 20 kHz. Dvě statorová vinutí jsou navzájem pootočená o 90° , indukuje se v nich napětí závislé na poloze rotoru. Závislost napětí statoru na poloze je sinusová, pro jednoznačné určení absolutní polohy v rozsahu 0 až 360° je nutné vyhodnocovat signál z obou statorových vinutí.
