Teoretická elektrotechnika - laboratorní měření

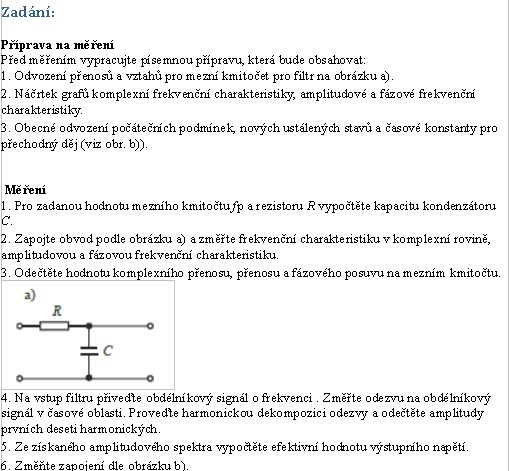

Zadání:

Příprava na měření
Před měřením vypracujte písemnou přípravu, která bude obsahovat:
1. Odvození přenosů a vztahů pro mezní kmitočet pro filtr na obrázku a).
2. Náčrtek grafů komplexní frekvenční charakteristiky, amplitudové a fázové frekvenční charakteristiky.
3. Obecné odvození počátečních podmínek, nových ustálených stavů a časové konstanty pro přechodný děj (viz obr. b)).


Měření
1. Pro zadanou hodnotu mezního kmitočtu fp a rezistoru R vypočtěte kapacitu kondenzátoru C.

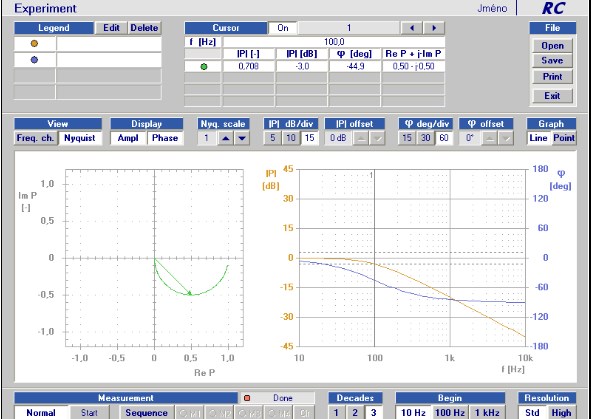

2. Zapojte obvod podle obrázku a) a změřte frekvenční charakteristiku v komplexní rovině, amplitudovou a fázovou frekvenční charakteristiku.
3. Odečtěte hodnotu komplexního přenosu, přenosu a fázového posuvu na mezním kmitočtu.
4. Na vstup filtru přiveďte obdélníkový signál o frekvenci . Změřte odezvu na obdélníkový signál v časové oblasti. Proveďte harmonickou dekompozici odezvy a odečtěte amplitudy prvních deseti harmonických.
5. Ze získaného amplitudového spektra vypočtěte efektivní hodnotu výstupního napětí.
6. Změňte zapojení dle obrázku b).
7. Změřte časovou závislost uC, iC a uR na intervalu <0;8π>.
