Teorie a metodika tváření - Experimentální určování deformační práce při pěchování

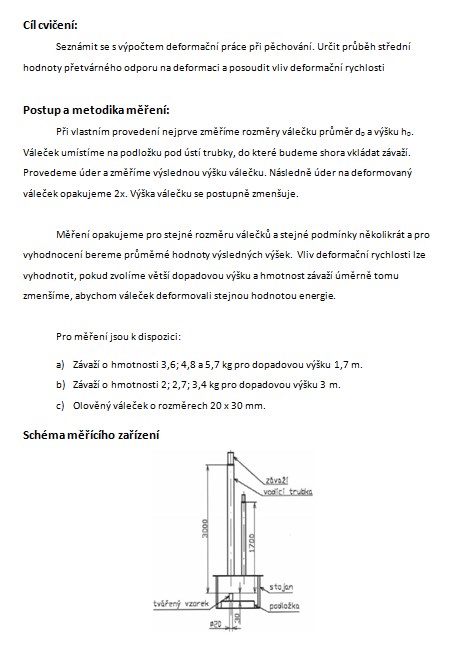

Cíl cvičení:
Seznámit se s výpočtem deformační práce při pěchování. Určit průběh střední hodnoty přetvárného odporu na deformaci a posoudit vliv deformační rychlosti

Postup a metodika měření:
Při vlastním provedení nejprve změříme rozměry válečku průměr d0 a výšku h0. Váleček umístíme na podložku pod ústí trubky, do které budeme shora vkládat závaží. Provedeme úder a změříme výslednou výšku válečku. Následně úder na deformovaný váleček opakujeme 2x. Výška válečku se postupně zmenšuje.

Měření opakujeme pro stejné rozměru válečků a stejné podmínky několikrát a pro vyhodnocení bereme průměrné hodnoty výsledných výšek. Vliv deformační rychlosti lze vyhodnotit, pokud zvolíme větší dopadovou výšku a hmotnost závaží úměrně tomu zmenšíme, abychom váleček deformovali stejnou hodnotou energie.

Pro měření jsou k dispozici:
a) Závaží o hmotnosti 3,6; 4,8 a 5,7 kg pro dopadovou výšku 1,7 m.
b) Závaží o hmotnosti 2; 2,7; 3,4 kg pro dopadovou výšku 3 m.
c) Olověný váleček o rozměrech 20 x 30 mm.
