Termomechanika - Protokol o měření - Chladící zařízení

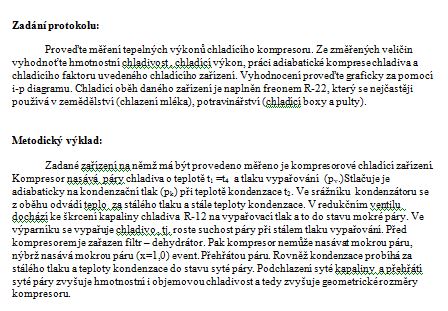

Zadání protokolu:

Proveďte měření tepelných výkonů chladícího kompresoru. Ze změřených veličin vyhodnoťte hmotnostní chladivost , chladící výkon, práci adiabatické komprese chladiva a chladícího faktoru uvedeného chladícího zařízení. Vyhodnocení proveďte graficky za pomocí i-p diagramu. Chladící oběh daného zařízení je naplněn freonem R-22, který se nejčastěji používá v zemědělství (chlazení mléka), potravinářství (chladící boxy a pulty).


Metodický výklad:

Zadané zařízení na němž má být provedeno měřeno je kompresorové chladící zařízení. Kompresor nasává páry chladiva o teplotě t1 =t4 a tlaku vypařování (pv.)Stlačuje je adiabaticky na kondenzační tlak (pk) při teplotě kondenzace t2. Ve srážníku kondenzátoru se z oběhu odvádí teplo za stálého tlaku a stále teploty kondenzace. V redukčním ventilu dochází ke škrcení kapaliny chladiva R-12 na vypařovací tlak a to do stavu mokré páry. Ve výparníku se vypařuje chladivo , tj. roste suchost páry při stálem tlaku vypařování. Před kompresorem je zařazen filtr - dehydrátor. Pak kompresor nemůže nasávat mokrou páru, nýbrž nasává mokrou páru (x=1,0) event. Přehřátou páru. Rovněž kondenzace probíhá za stálého tlaku a teploty kondenzace do stavu syté páry. Podchlazení syté kapaliny a přehřátí syté páry zvyšuje hmotnostní i objemovou chladivost a tedy zvyšuje geometrické rozměry kompresoru.
