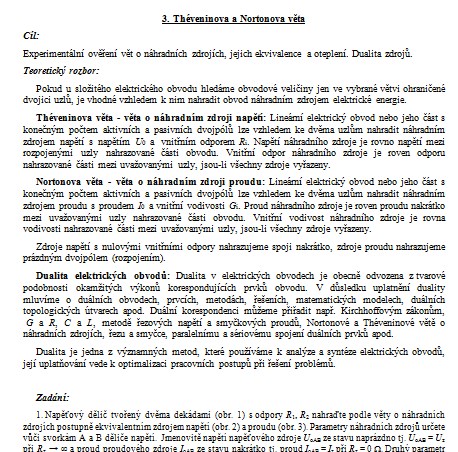

Théveninova a Nortonova věta

Cíl:
Experimentální ověření vět o náhradních zdrojích, jejich ekvivalence a oteplení. Dualita zdrojů.
Teoretický rozbor:
Pokud u složitého elektrického obvodu hledáme obvodové veličiny jen ve vybrané větvi ohraničené dvojici uzlů, je vhodné vzhledem k nim nahradit obvod náhradním zdrojem elektrické energie.

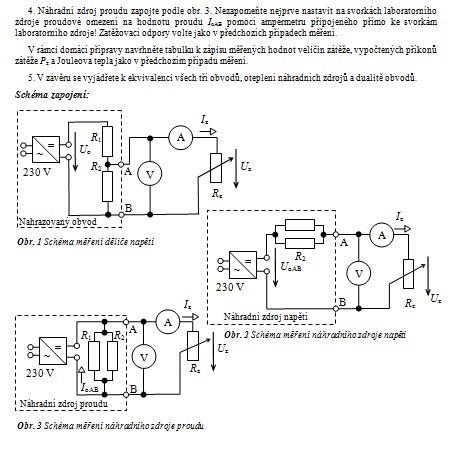

Théveninova věta - věta o náhradním zdroji napětí: Lineární elektrický obvod nebo jeho část s konečným počtem aktivních a pasivních dvojpólů lze vzhledem ke dvěma uzlům nahradit náhradním zdrojem napětí s napětím U0 a vnitřním odporem Ri. Napětí náhradního zdroje je rovno napětí mezi rozpojenými uzly nahrazované části obvodu. Vnitřní odpor náhradního zdroje je roven odporu nahrazované části mezi uvažovanými uzly, jsou-li všechny zdroje vyřazeny.
Nortonova věta - věta o náhradním zdroji proudu: Lineární elektrický obvod nebo jeho část s konečným počtem aktivních a pasivních dvojpólů lze vzhledem ke dvěma uzlům nahradit náhradním zdrojem proudu s proudem I0 a vnitřní vodivosti Gi. Proud náhradního zdroje je roven proudu nakrátko mezi uvažovanými uzly nahrazované části obvodu. Vnitřní vodivost náhradního zdroje je rovna vodivosti nahrazované části mezi uvažovanými uzly, jsou-li všechny zdroje vyřazeny.
