Unipolární tranzistory
«»
| Přípona .docx |
Typ měření |
Stažené 28 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 2423 |
| Poslední úprava 02.12.2013 |
Zobrazeno 1 779 x |
Autor: keepcup |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
0 Kreditů - kvalita:
68,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta elektrotechnická
- Kategorie:Technika » Elektrotechnika
- Předmět:Fyzikální elektronika
- Studijní obor:-
- Ročník:-
- Formát:MS Office Word (.docx)
- Rozsah A4:5 stran

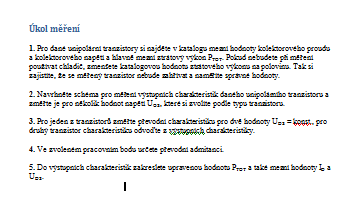

Úkol měření
1. Pro dané unipolární tranzistory si najděte v katalogu mezní hodnoty kolektorového proudu a kolektorového napětí a hlavně mezní ztrátový výkon PTOT. Pokud nebudete při měření používat chladič, zmenšete katalogovou hodnotu ztrátového výkonu na polovinu. Tak si zajistíte, že se měřený tranzistor nebude zahřívat a naměříte správné hodnoty.

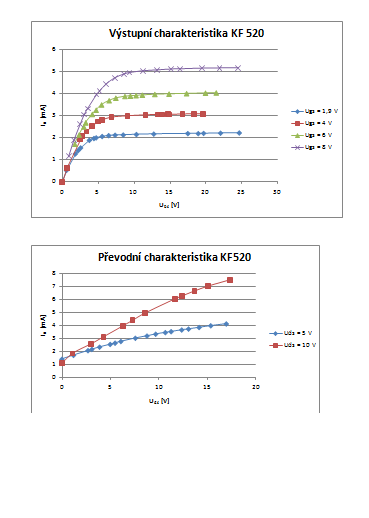

2. Navrhněte schéma pro měření výstupních charakteristik daného unipolárního tranzistoru a změřte je pro několik hodnot napětí UGS, které si zvolíte podle typu tranzistoru.
3. Pro jeden z tranzistorů změřte převodní charakteristiku pro dvě hodnoty UDS = konst., pro druhý tranzistor charakteristiku odvoďte z výstupních charakteristiky.
4. Ve zvoleném pracovním bodu určete převodní admitanci.
5. Do výstupních charakteristik zakreslete upravenou hodnotu PTOT a také mezní hodnoty ID a UDS.
Klíčová slova:
tranzistor
proud
výkon
chladič
hodnoty
Obsah:
- Úkol měření

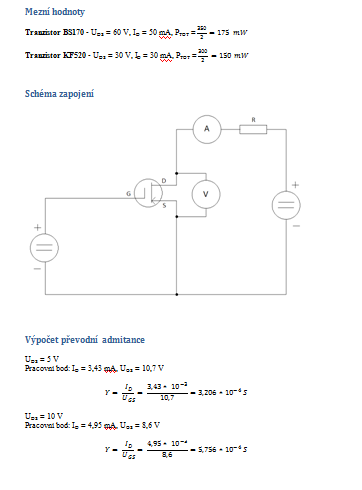

Mezní hodnoty
Schéma zapojení
Výpočet převodní admitance
Závěr
