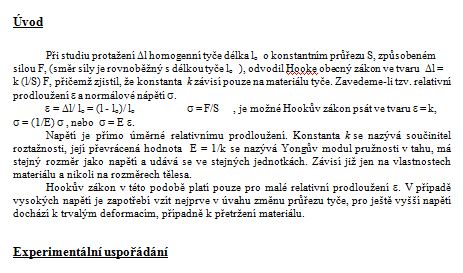

Určení modulu pružnosti v tahu

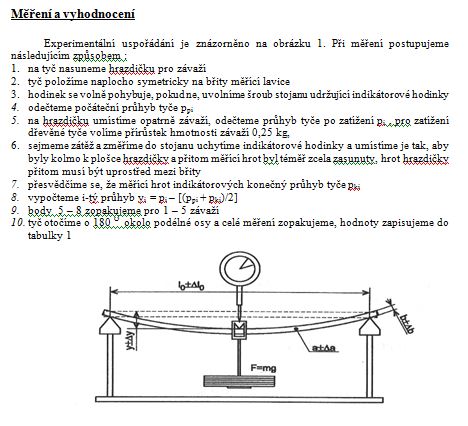

Experimentální uspořádání

Naším úkolem je stanovit Yongův modul pužnosti materiálu zkušebních tyčí o délce lo a rozměrech příčného průřezu ve tvaru obdélníku o rozměrech a + (delta) a, b + (delta) b. Vzhledem k velikosti průřezu tyče by bylo zapotřebí na ni působit značnou silou. Proto přímé měření změny délky tyče není vhodné a modul pružnosti se měří z průhybu tyče.
Podstatou metody je, že při prohnutí tyče do rovinného oblouku dojde na vnitřní straně oblouku ke stlačení materiálu a na vnější straně k protažení materiálu tyče. Vrstva materiálu, který nezmění svoji délku se nazývá neutrální vrstva, její průnik s rovinou průhybu se nazývá neutrální osa. Je zřejmé, že čím více se tyč prohne, tím vyšší musí být deformace materiálu. Deformace materiálu také vzrůstají s rostoucí vzdáleností od neutrální osy.
