Vlastnosti kondenzátorů a rezistorů při kmitočtech nad 1MHz
«»
| Přípona .docx |
Typ měření |
Stažené 2 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 6508 |
| Poslední úprava 07.09.2015 |
Zobrazeno 1 124 x |
Autor: jiri.hosko |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
81,4% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta elektrotechnická
- Kategorie:Technika » Elektrotechnika
- Předmět:Vestavné systémy
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:5 stran

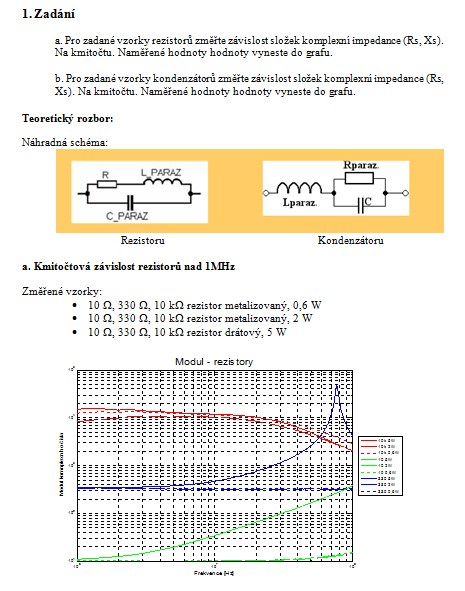

1. Zadání
a. Pro zadané vzorky rezistorů změřte závislost složek komplexní impedance (Rs, Xs). Na kmitočtu. Naměřené hodnoty hodnoty vyneste do grafu.
b. Pro zadané vzorky kondenzátorů změřte závislost složek komplexní impedance (Rs, Xs). Na kmitočtu. Naměřené hodnoty hodnoty vyneste do grafu.
Teoretický rozbor:
Náhradná schéma:
Rezistoru Kondenzátoru

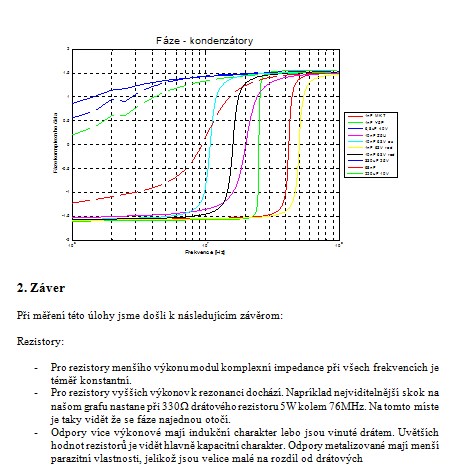

a. Kmitočtová závislost rezistorů nad 1MHz
Změřené vzorky:
• 10 Ω, 330 Ω, 10 kΩ rezistor metalizovaný, 0,6 W
• 10 Ω, 330 Ω, 10 kΩ rezistor metalizovaný, 2 W
• 10 Ω, 330 Ω, 10 kΩ rezistor drátový, 5 W
a. Pro zadané vzorky rezistorů změřte závislost složek komplexní impedance (Rs, Xs). Na kmitočtu. Naměřené hodnoty hodnoty vyneste do grafu.
b. Pro zadané vzorky kondenzátorů změřte závislost složek komplexní impedance (Rs, Xs). Na kmitočtu. Naměřené hodnoty hodnoty vyneste do grafu.
Teoretický rozbor:
Náhradná schéma:
Rezistoru Kondenzátoru
a. Kmitočtová závislost rezistorů nad 1MHz
Změřené vzorky:
• 10 Ω, 330 Ω, 10 kΩ rezistor metalizovaný, 0,6 W
• 10 Ω, 330 Ω, 10 kΩ rezistor metalizovaný, 2 W
• 10 Ω, 330 Ω, 10 kΩ rezistor drátový, 5 W
Klíčová slova:
kondenzátory
rezistory
kmitočty
impedance
frekvence
Obsah:
- 1. Zadání
Teoretický rozbor:
a. Kmitočtová závislost rezistorů nad 1MHz
b. Kmitočtová závislost kondenzátorů nad 1MHz
2. Záver
