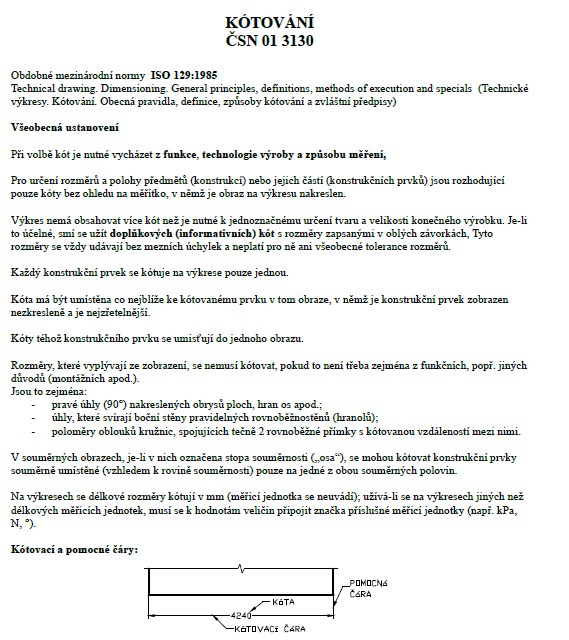

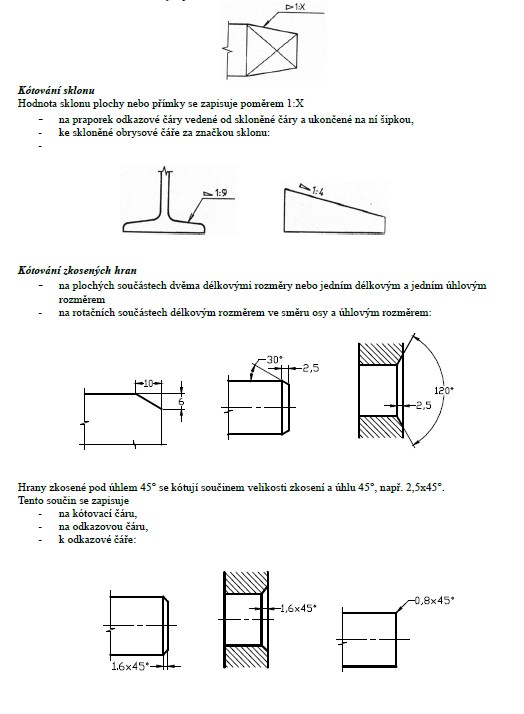

Kótování ČSN 01 3130

Obdobné mezinárodní normy ISO 129:1985
Technical drawing. Dimensioning. General principles, definitions, methods of execution and specials (Technické
výkresy. Kótování. Obecná pravidla, definice, způsoby kótování a zvláštní předpisy)

Všeobecná ustanovení

Při volbě kót je nutné vycházet z funkce, technologie výroby a způsobu měření,

Pro určení rozměrů a polohy předmětů (konstrukcí) nebo jejich částí (konstrukčních prvků) jsou rozhodující
pouze kóty bez ohledu na měřítko, v němž je obraz na výkresu nakreslen.

Výkres nemá obsahovat více kót než je nutné k jednoznačnému určení tvaru a velikosti konečného výrobku. Je-li
to účelné, smí se užít doplňkových (informativních) kót s rozměry zapsanými v oblých závorkách, Tyto
rozměry se vždy udávají bez mezních úchylek a neplatí pro ně ani všeobecné tolerance rozměrů.

Každý konstrukční prvek se kótuje na výkrese pouze jednou.

Kóta má být umístěna co nejblíže ke kótovanému prvku v tom obraze, v němž je konstrukční prvek zobrazen
nezkresleně a je nejzřetelnější.

Kóty téhož konstrukčního prvku se umisťují do jednoho obrazu.

Rozměry, které vyplývají ze zobrazení, se nemusí kótovat, pokud to není třeba zejména z funkčních, popř. jiných
důvodů (montážních apod.).

Jsou to zejména:
- pravé úhly (90°) nakreslených obrysů ploch, hran os apod.;
- úhly, které svírají boční stěny pravidelných rovnoběžnostěnů (hranolů);
- poloměry oblouků kružnic, spojujících tečně 2 rovnoběžné přímky s kótovanou vzdáleností mezi nimi.
