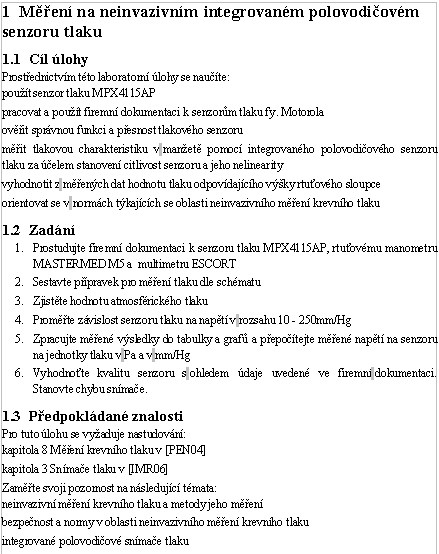

Měření na neinvazivním integrovaném polovodičovém senzoru tlaku

1.1 Cíl úlohy
Prostřednictvím této laboratorní úlohy se naučíte:
použít senzor tlaku MPX4115AP
pracovat a použít firemní dokumentaci k senzorům tlaku fy. Motorola
ověřit správnou funkci a přesnost tlakového senzoru
měřit tlakovou charakteristiku v manžetě pomocí integrovaného polovodičového senzoru tlaku za účelem stanovení citlivost senzoru a jeho nelinearity
vyhodnotit z měřených dat hodnotu tlaku odpovídajícího výšky rtuťového sloupce
orientovat se v normách týkajících se oblasti neinvazivního měření krevního tlaku
1.2 Zadání
1. Prostudujte firemní dokumentaci k senzoru tlaku MPX4115AP, rtuťovému manometru MASTERMED M5 a multimetru ESCORT
2. Sestavte přípravek pro měření tlaku dle schématu
3. Zjistěte hodnotu atmosférického tlaku
4. Proměřte závislost senzoru tlaku na napětí v rozsahu 10 - 250mm/Hg
5. Zpracujte měřené výsledky do tabulky a grafů a přepočítejte měřené napětí na senzoru na jednotky tlaku v Pa a v mm/Hg
6. Vyhodnoťte kvalitu senzoru s ohledem údaje uvedené ve firemní dokumentaci. Stanovte chybu snímače.
