Popis:

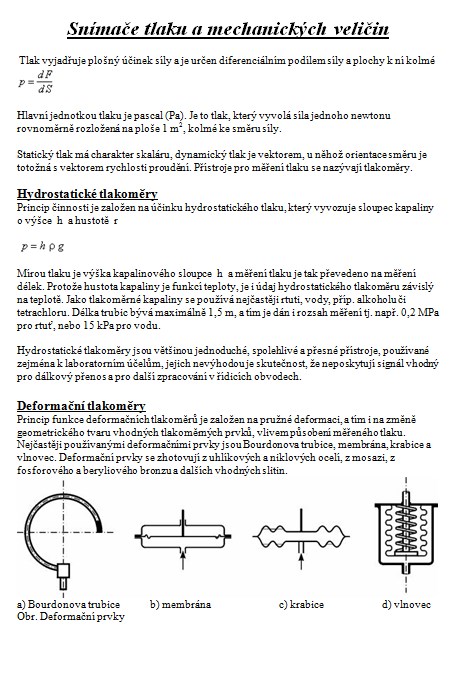

Snímače tlaku a mechanických veličin
Tlak vyjadřuje plošný účinek síly a je určen diferenciálním podílem síly a plochy k ní kolmé
Hlavní jednotkou tlaku je pascal (Pa). Je to tlak, který vyvolá síla jednoho newtonu rovnoměrně rozložená na ploše 1 m2, kolmé ke směru síly.
Statický tlak má charakter skaláru, dynamický tlak je vektorem, u něhož orientace směru je totožná s vektorem rychlosti proudění. Přístroje pro měření tlaku se nazývají tlakoměry.
Hydrostatické tlakoměry
Princip činnosti je založen na účinku hydrostatického tlaku, který vyvozuje sloupec kapaliny o výšce h a hustotě r
Mírou tlaku je výška kapalinového sloupce h a měření tlaku je tak převedeno na měření délek. Protože hustota kapaliny je funkcí teploty, je i údaj hydrostatického tlakoměru závislý na teplotě. Jako tlakoměrné kapaliny se používá nejčastěji rtuti, vody, příp. alkoholu či tetrachloru. Délka trubic bývá maximálně 1,5 m, a tím je dán i rozsah měření tj. např. 0,2 MPa pro rtuť, nebo 15 kPa pro vodu.
Hydrostatické tlakoměry jsou většinou jednoduché, spolehlivé a přesné přístroje, používané zejména k laboratorním účelům, jejich nevýhodou je skutečnost, že neposkytují signál vhodný pro dálkový přenos a pro další zpracování v řídicích obvodech.
Klíčová slova:
snímače tlaku
mechanické veličiny
hydrostatické tlakoměry
deformace
kapacitní snímače
odporové tenzometry
Obsah:
- Hydrostatické tlakoměry
Deformační tlakoměry
Kapacitní snímače tlaku

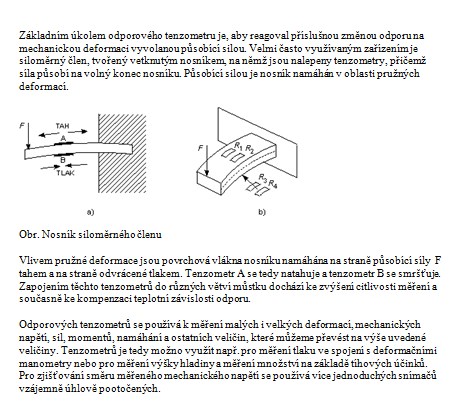

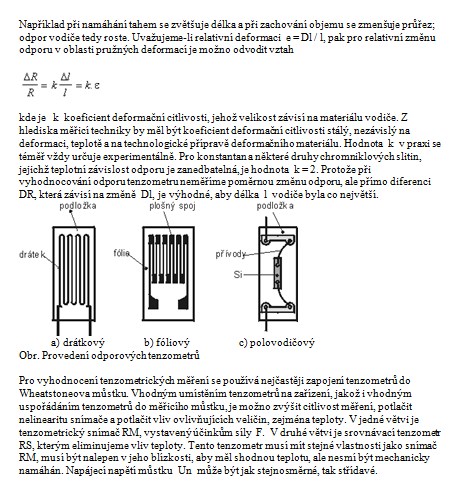

Snímače s odporovými tenzometry
