Spoje hřídele s nábojem

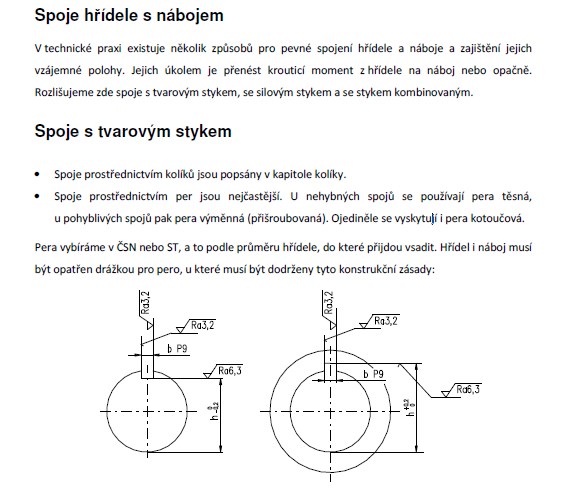

V technické praxi existuje několik způsobů pro pevné spojení hřídele a náboje a zajištění jejich vzájemné polohy. Jejich úkolem je přenést krouticí moment z hřídele na náboj nebo opačně. Rozlišujeme zde spoje s tvarovým stykem, se silovým stykem a se stykem kombinovaným.
Spoje s tvarovým stykem
• Spoje prostřednictvím kolíků jsou popsány v kapitole kolíky.
• Spoje prostřednictvím per jsou nejčastější. U nehybných spojů se používají pera těsná, u pohyblivých spojů pak pera výměnná (přišroubovaná). Ojediněle se vyskytují i pera kotoučová.
Pera vybíráme v ČSN nebo ST, a to podle průměru hřídele, do které přijdou vsadit. Hřídel i náboj musí být opatřen drážkou pro pero, u které musí být dodrženy tyto konstrukční zásady:
V technické praxi existuje několik způsobů pro pevné spojení hřídele a náboje a zajištění jejich vzájemné polohy. Jejich úkolem je přenést krouticí moment z hřídele na náboj nebo opačně. Rozlišujeme zde spoje s tvarovým stykem, se silovým stykem a se stykem kombinovaným.
Spoje s tvarovým stykem
• Spoje prostřednictvím kolíků jsou popsány v kapitole kolíky.
• Spoje prostřednictvím per jsou nejčastější. U nehybných spojů se používají pera těsná, u pohyblivých spojů pak pera výměnná (přišroubovaná). Ojediněle se vyskytují i pera kotoučová.
Pera vybíráme v ČSN nebo ST, a to podle průměru hřídele, do které přijdou vsadit. Hřídel i náboj musí být opatřen drážkou pro pero, u které musí být dodrženy tyto konstrukční zásady:
Klíčová slova:
spoje
hřídele
tvarový styk
drážkování
kontrola hřídele
neokruhlé spoje
kombinované spoje
Obsah:
- Spoje hřídele s nábojem
Spoje s tvarovým stykem

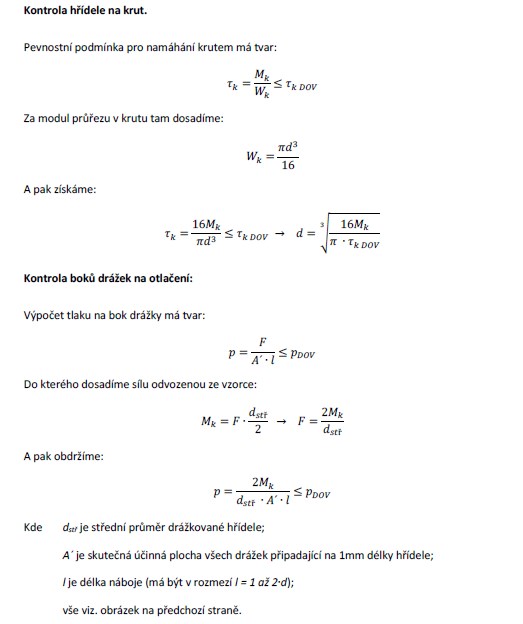

Drážkování rozlišujeme na:
Kontrola hřídele na krut.
Kontrola boků drážek na otlačení:
Neokrouhlé spoje
Spoje kombinované (silový i tvarový styk)
Opakovací otázky a úkoly
Seznam použité literatury
Zdroje:
- KŘÍŽ, R. a kol.: Stavba a provoz strojů I, Části strojů. Praha: SNTL, 1977.
- LEINVEBER, J. - VÁVRA, P.: Strojnické tabulky. 3. doplněné vydání. Praha: Albra, 2006. ISBN 80-7361-033-7.
